Problema 7 · Dibujo técnico II PAU Valencia Extraordinaria 2022
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria (2022)
Enunciado

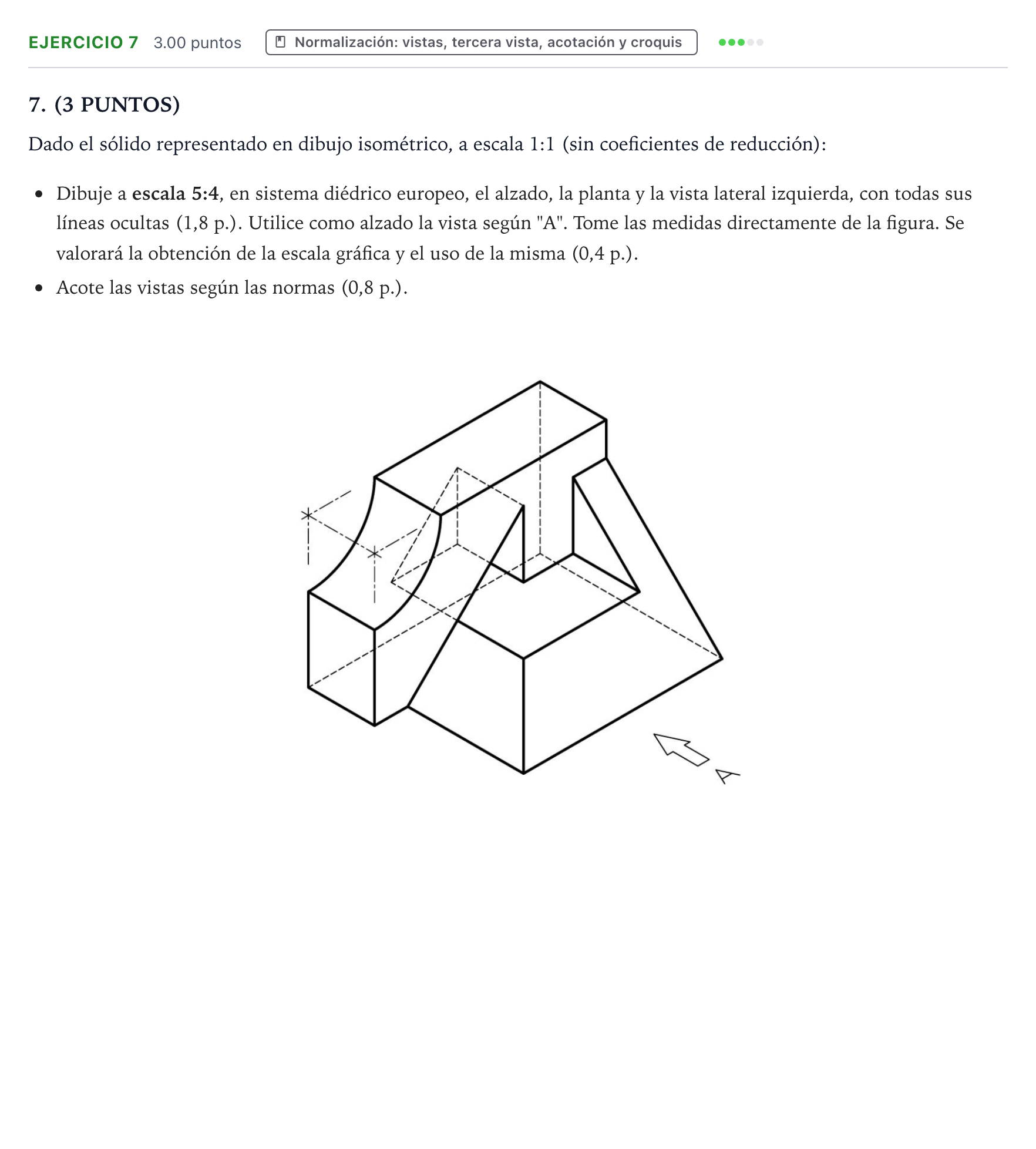

7. (3 PUNTOS)
Dado el sólido representado en dibujo isométrico, a escala 1:1 (sin coeficientes de reducción):
Dibuje a escala 5:4, en sistema diédrico europeo, el alzado, la planta y la vista lateral izquierda, con todas sus líneas ocultas (1,8 p.). Utilice como alzado la vista según "A". Tome las medidas directamente de la figura. Se valorará la obtención de la escala gráfica y el uso de la misma (0,4 p.).
Acote las vistas según las normas (0,8 p.).
Solución
Según los criterios oficiales de corrección
7. Dibuje a escala 5:4, en sistema diédrico europeo, el alzado, la planta y la vista lateral izquierda con líneas ocultas y acotación normalizada.
Solución: Representación en sistema europeo normalizado de las tres vistas a escala 5:4 (alzado según A, planta inferior y perfil izquierdo a la derecha) con aristas vistas continuas y aristas ocultas a trazos, junto con la escala gráfica 5:4 y la acotación completa y no redundante.
