Problema 7 · Dibujo técnico II PAU Valencia Ordinaria 2022
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Ordinaria (2022)
Enunciado

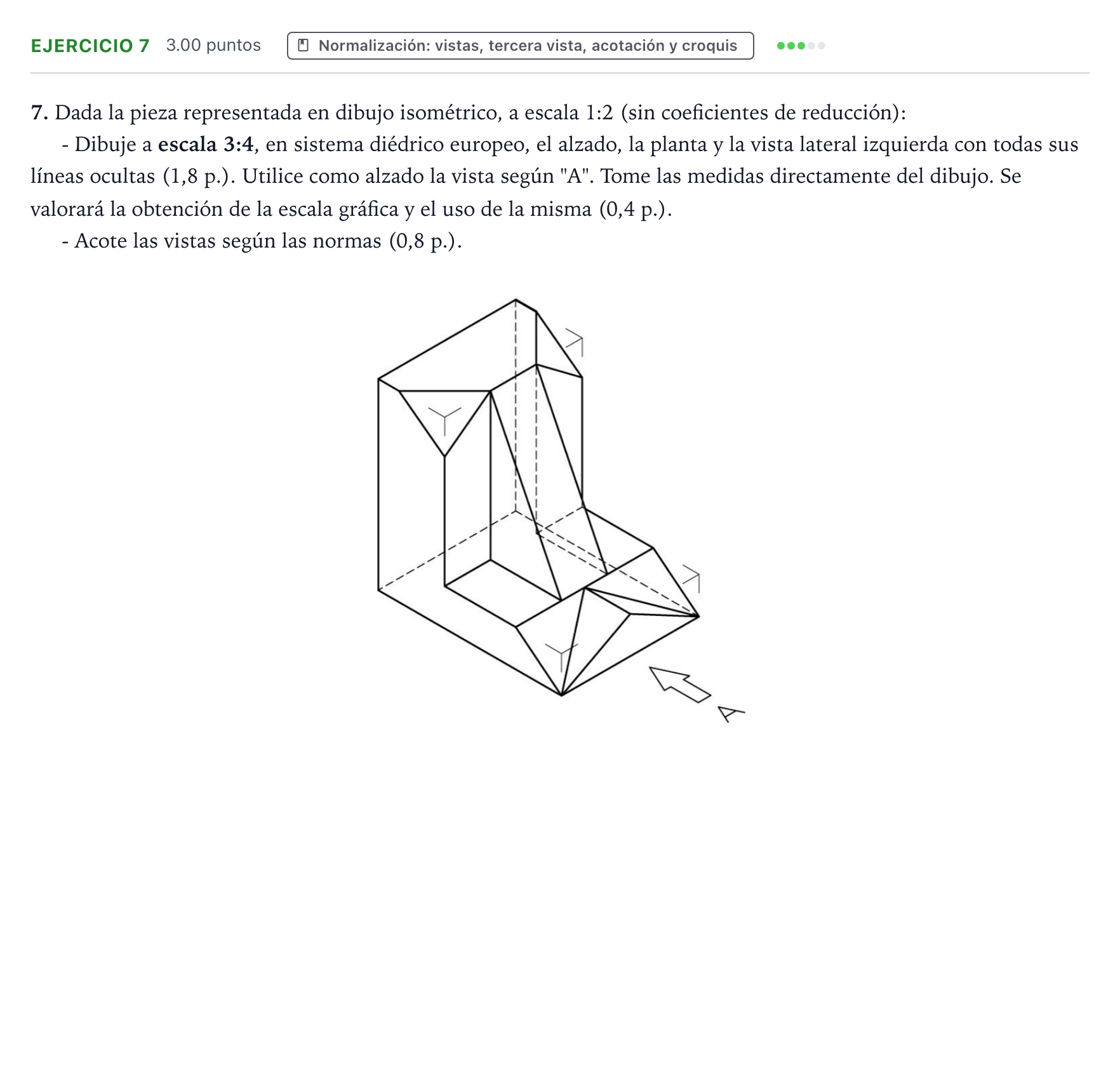

7. Dada la pieza representada en dibujo isométrico, a escala 1:2 (sin coeficientes de reducción):
- Dibuje a escala 3:4, en sistema diédrico europeo, el alzado, la planta y la vista lateral izquierda con todas sus líneas ocultas (1,8 p.). Utilice como alzado la vista según "A". Tome las medidas directamente del dibujo. Se valorará la obtención de la escala gráfica y el uso de la misma (0,4 p.).
- Acote las vistas según las normas (0,8 p.).
Solución
Según los criterios oficiales de corrección
7. Dibuje a escala 3:4 el alzado, la planta y la vista lateral izquierda con todas sus líneas ocultas, y acote según las normas.
Solución: Vistas en sistema europeo a escala 3:4 con acotación: - Escala gráfica: Construcción gráfica para pasar de las medidas del dibujo (E 1:2) al dibujo final (E 3:4), es decir, factor de escala sobre las medidas medidas en la perspectiva. - Alzado (según flecha A): Vista frontal mostrando la silueta escalonada en L, las caras inclinadas de la base y del montante vertical, y las aristas ocultas correspondientes al vaciado. - Planta: Situada debajo del alzado, con las divisiones de las superficies inclinadas superiores e inferiores. - Perfil izquierdo: Situado a la derecha del alzado, representando fielmente el plano de perfil de la pieza y sus correspondientes aristas visibles y ocultas. - Acotación normalizada: Cifras reales de la pieza (escala 1:1), cotas funcionales de longitud, anchura y altura, y situación de los cortes y planos inclinados sin redundancia.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
