Problema 8 · Dibujo técnico II PAU Valencia Extraordinaria 2021
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria (2021)
Enunciado

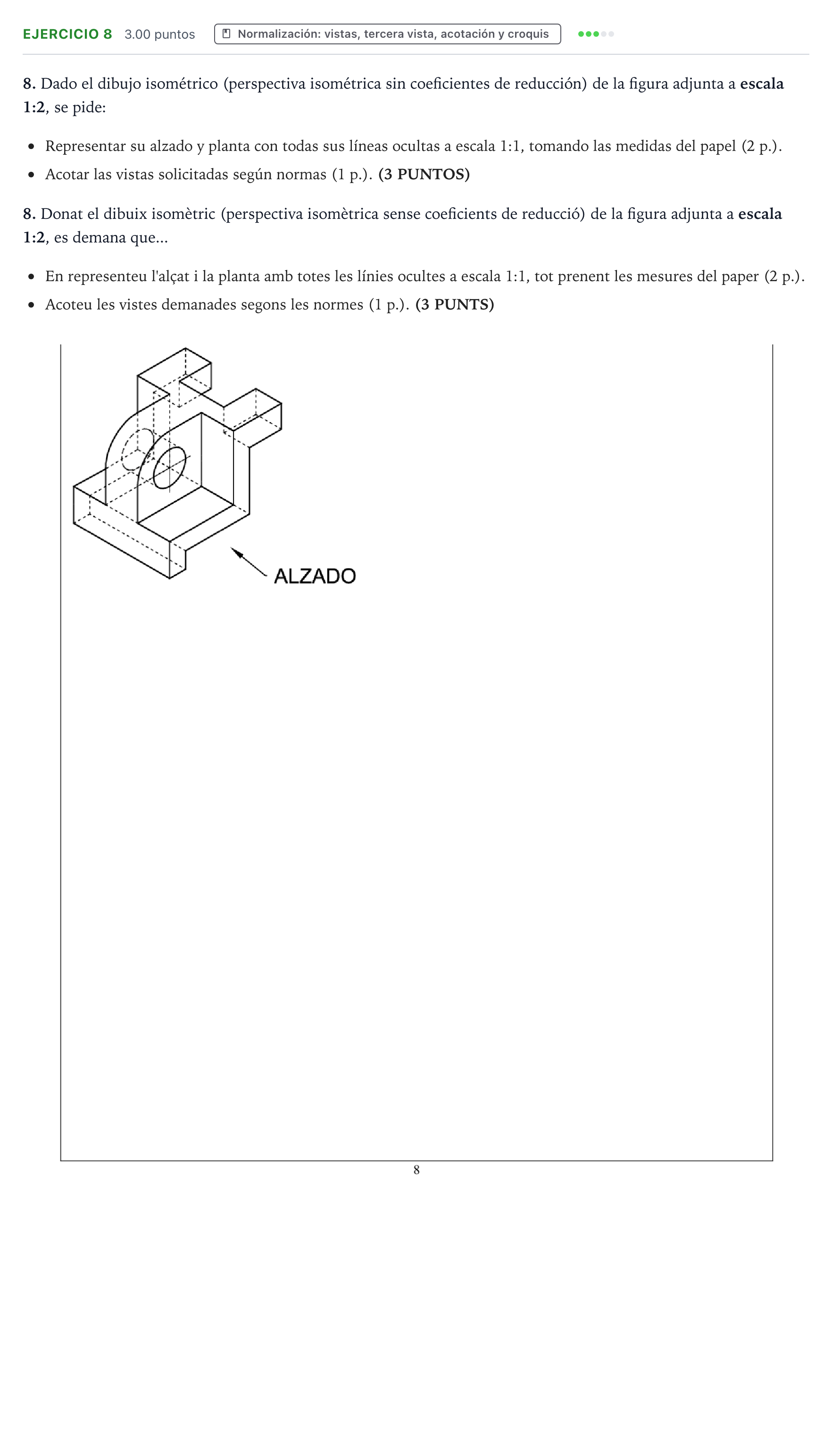

8. Dado el dibujo isométrico (perspectiva isométrica sin coeficientes de reducción) de la figura adjunta a escala 1:2, se pide:
Representar su alzado y planta con todas sus líneas ocultas a escala 1:1, tomando las medidas del papel (2 p.).
Acotar las vistas solicitadas según normas (1 p.). (3 PUNTOS)
8. Donat el dibuix isomètric (perspectiva isomètrica sense coeficients de reducció) de la figura adjunta a escala 1:2, es demana que...
En representeu l'alçat i la planta amb totes les línies ocultes a escala 1:1, tot prenent les mesures del paper (2 p.).
Acoteu les vistes demanades segons les normes (1 p.). (3 PUNTS)
Solución
Según los criterios oficiales de corrección
Representar su alzado y planta con todas sus líneas ocultas a escala 1:1, tomando las medidas del papel y acotar según normas
Solución: Representación diédrica normalizada a escala 1:1: - Alzado según la dirección de la flecha: muestra el perfil en U de la base, el nervio/soporte vertical con terminación semicircular y el taladro pasante cilíndrico (con sus ejes de simetría), así como las líneas ocultas correspondientes a los rebajes y acanaladuras posteriores. - Planta: situada en correspondencia vertical debajo del alzado, muestra la base en forma de U con la entalladura central, el espesor de la pared vertical y la proyección del agujero cilíndrico en líneas ocultas discontínuas. - Acotación: cotas funcionales de posición y dimensión (anchura, altura total, radios y diámetros, profundidad de rebajes y posición del centro del taladro) sin duplicidades y siguiendo las normas UNE.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
