Problema 8 · Dibujo técnico II PAU Valencia Ordinaria 2022
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Ordinaria (2022)

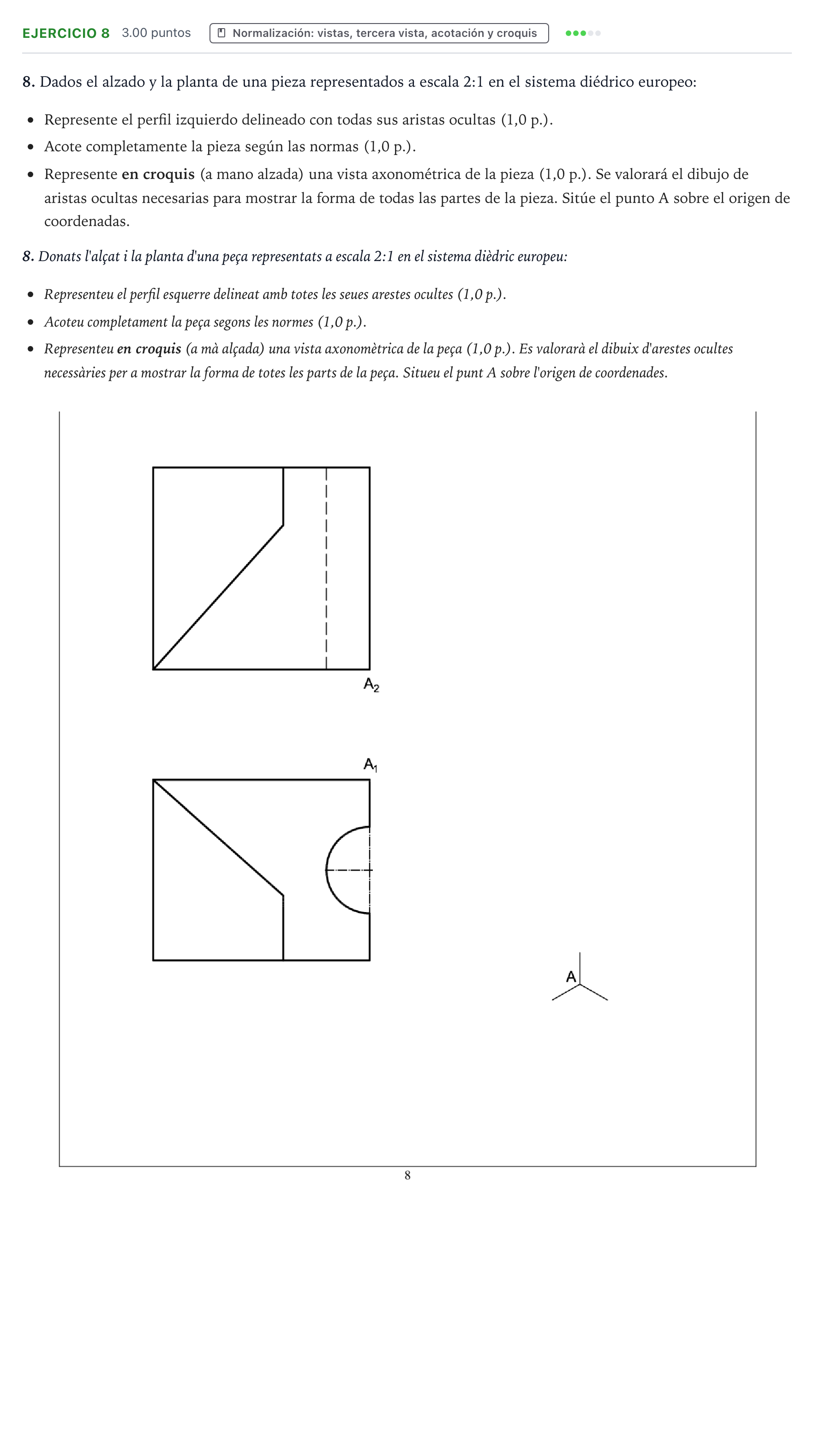

Enunciado
8. Dados el alzado y la planta de una pieza representados a escala 2:1 en el sistema diédrico europeo:
Represente el perfil izquierdo delineado con todas sus aristas ocultas (1,0 p.).
Acote completamente la pieza según las normas (1,0 p.).
Represente en croquis (a mano alzada) una vista axonométrica de la pieza (1,0 p.). Se valorará el dibujo de aristas ocultas necesarias para mostrar la forma de todas las partes de la pieza. Sitúe el punto A sobre el origen de coordenadas.
8. Donats l'alçat i la planta d'una peça representats a escala 2:1 en el sistema dièdric europeu:
Representeu el perfil esquerre delineat amb totes les seues arestes ocultes (1,0 p.).
Acoteu completament la peça segons les normes (1,0 p.).
Representeu en croquis (a mà alçada) una vista axonomètrica de la peça (1,0 p.). Es valorarà el dibuix d'arestes ocultes necessàries per a mostrar la forma de totes les parts de la peça. Situeu el punt A sobre l'origen de coordenades.
Solución
Según los criterios oficiales de corrección
8. Dados el alzado y la planta de una pieza representados a escala 2:1 en el sistema diédrico europeo: Represente el perfil izquierdo delineado con todas sus aristas ocultas; Acote completamente la pieza según las normas; Represente en croquis (a mano alzada) una vista axonométrica de la pieza.
Solución: 1. Perfil izquierdo (delineado): - Situado a la derecha del alzado en el sistema diédrico europeo. - Contorno general exterior correspondiente a las alturas y profundidades de la pieza. - Representación de las aristas visibles del plano inclinado / rampa y escalón. - Representación con línea de trazos (oculta) y eje de simetría de la perforación semicilíndrica en la parte derecha. 2. Acotación: - Cotas de dimensión generales: longitud total, anchura total, altura total (teniendo en cuenta la escala 2:1 para reflejar las medidas reales del objeto). - Cotas de posición y dimensión del taladro o vaciado semicilíndrico (radio/diámetro y posición del eje). - Cotas que definen el corte oblicuo o chaflán. 3. Croquis axonométrico: - Representación a mano alzada orientando la pieza con el punto coincidente con el origen de los ejes axonométricos indicados. - Trazado de las aristas vistas y de las aristas ocultas necesarias para definir inequívocamente la geometría interior y posterior.
