Problema 8 · Dibujo técnico II PAU Valencia Extraordinaria 2022
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Extraordinaria (2022)

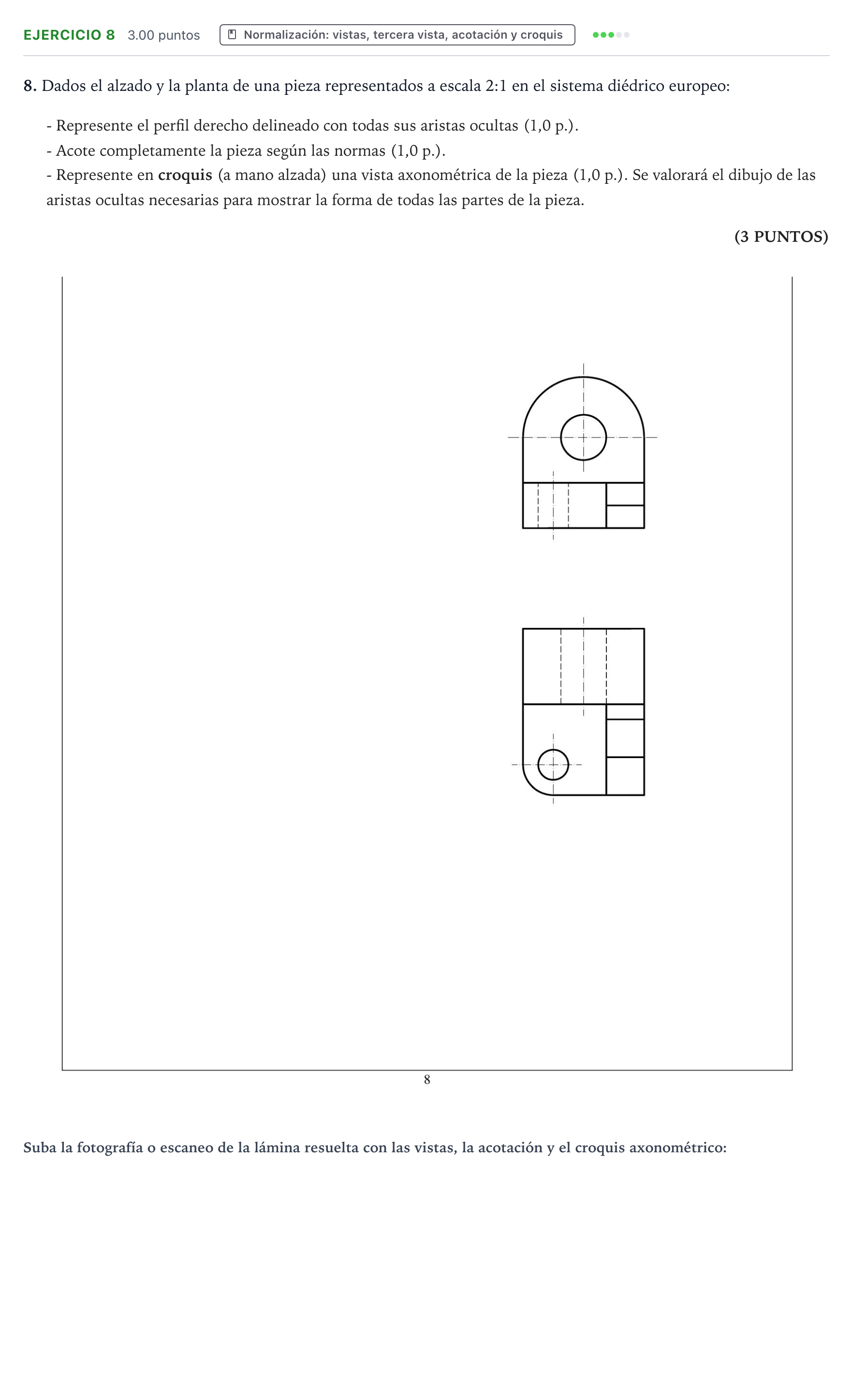

Enunciado
8. Dados el alzado y la planta de una pieza representados a escala 2:1 en el sistema diédrico europeo:
- Represente el perfil derecho delineado con todas sus aristas ocultas (1,0 p.).
- Acote completamente la pieza según las normas (1,0 p.).
- Represente en croquis (a mano alzada) una vista axonométrica de la pieza (1,0 p.). Se valorará el dibujo de las aristas ocultas necesarias para mostrar la forma de todas las partes de la pieza.
(3 PUNTOS)
Solución
Según los criterios oficiales de corrección
8. Represente el perfil derecho delineado con aristas ocultas, acote la pieza y realice un croquis axonométrico.
Solución: 1. Perfil derecho (situado a la izquierda del alzado): - Delineado con precisión a escala 2:1. - Contorno general correspondiente a la proyección desde la derecha: muestra la altura total, la base con el redondeo o peldaño y la parte superior curva. - Trazado de las aristas ocultas correspondientes a los taladros cilíndricos perpendiculares y los escalonamientos ocultos. 2. Acotación: - Acotación completa y normalizada según normas UNE/ISO. - Indicación de cotas de dimensión (longitudes, alturas, anchuras, diámetros de los taladros y radios de curvatura) y cotas de situación de los centros de los cilindros. - Cifras de cota correctamente orientadas y rotuladas según las dimensiones reales teniendo en cuenta la escala 2:1. 3. Croquis axonométrico: - Representación a mano alzada en perspectiva axonométrica (isométrica o caballera). - Proporciones adecuadas de la pieza. - Trazado de las aristas ocultas esenciales para comprender las perforaciones y huecos interiores.
