Problema 7 · Dibujo técnico II PAU Valencia Ordinaria 2021

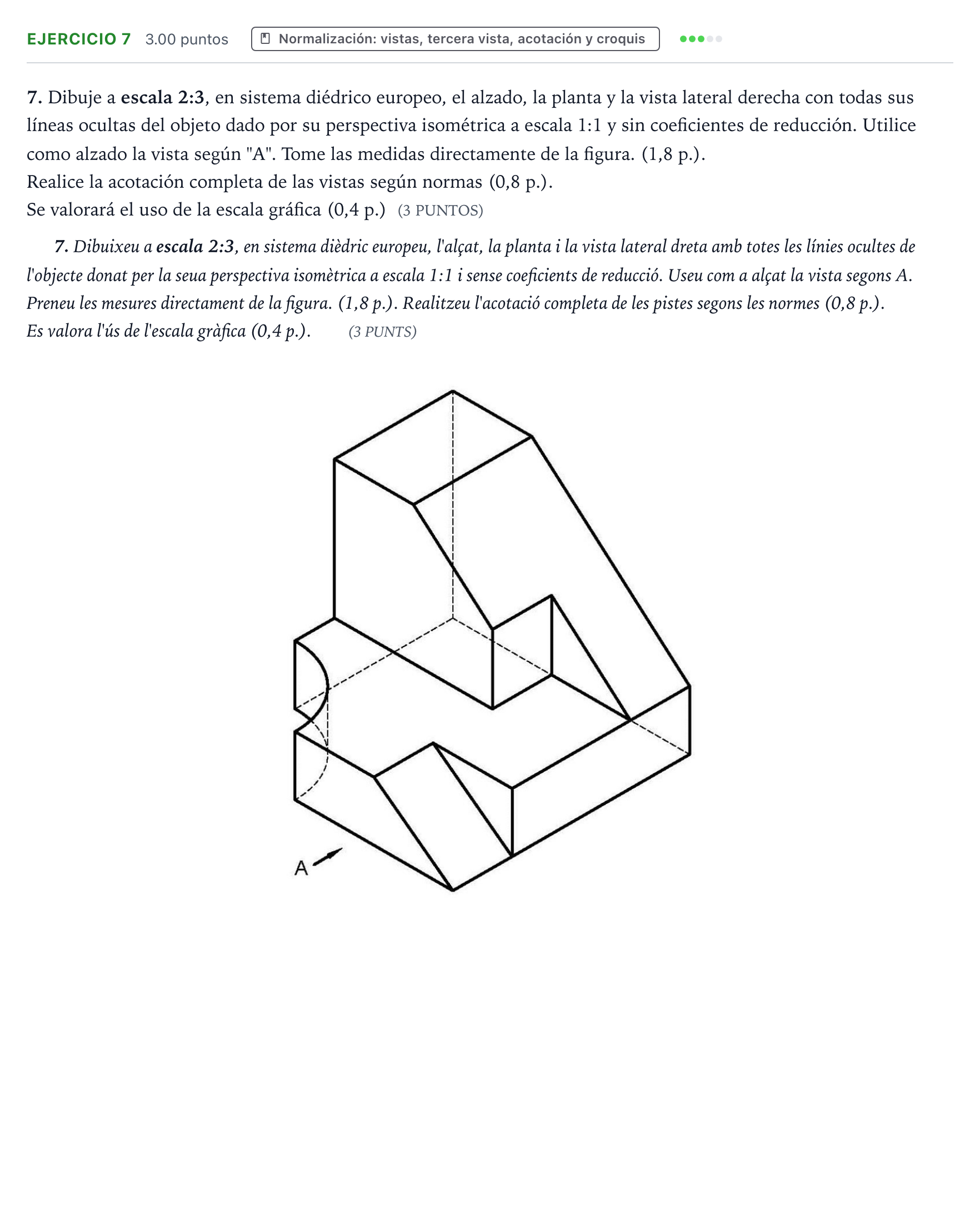

7. Dibuje a escala 2:3, en sistema diédrico europeo, el alzado, la planta y la vista lateral derecha con todas sus líneas ocultas del objeto dado por su perspectiva isométrica a escala 1:1 y sin coeficientes de reducción. Utilice como alzado la vista según "A". Tome las medidas directamente de la figura. Realice la acotación completa de las vistas según normas. Se valorará el uso de la escala gráfica.

Solución: 1. Escala gráfica (2:3): Construcción geométrica mediante el teorema de Tales para reducir las medidas medidas directamente de la isométrica en una proporción de 2 a 3. 2. Disposición de vistas (Sistema Europeo): - Alzado (vista según A): Muestra el contorno frontal con el chaflán plano de la base, la pared vertical principal con su corte en rampa descendente hacia la derecha y la ranura o vaciado pasante interior. Las aristas no vistas (como el fondo del cajeado o la arista oculta del vaciado cilíndrico) se representan con línea discontinua fina. - Planta (proyección horizontal debajo del alzado): Representa el retranqueo superior, el plano inclinado largo, el rebaje cilíndrico en el saliente izquierdo y el chaflán frontal. - Vista lateral derecha (situada a la izquierda del alzado): Muestra el perfil con el semicilindro cóncavo visto en la parte inferior/intermedia, la inclinación de la rampa posterior y las líneas ocultas correspondientes al vaciado interno y la rampa delantera. 3. Acotación según normas: Todas las cotas necesarias para definir dimensionalmente la pieza sin redundancias: cotas totales (altura, anchura, profundidad), posición y radios de curvatura ($R$), anchura y profundidad del hueco central y pendientes de los planos inclinados.
