Problema 8 · Dibujo técnico II PAU Valencia Ordinaria 2021
Tema: Normalización: vistas, tercera vista, acotación y croquis · Del examen Ordinaria (2021)
Enunciado

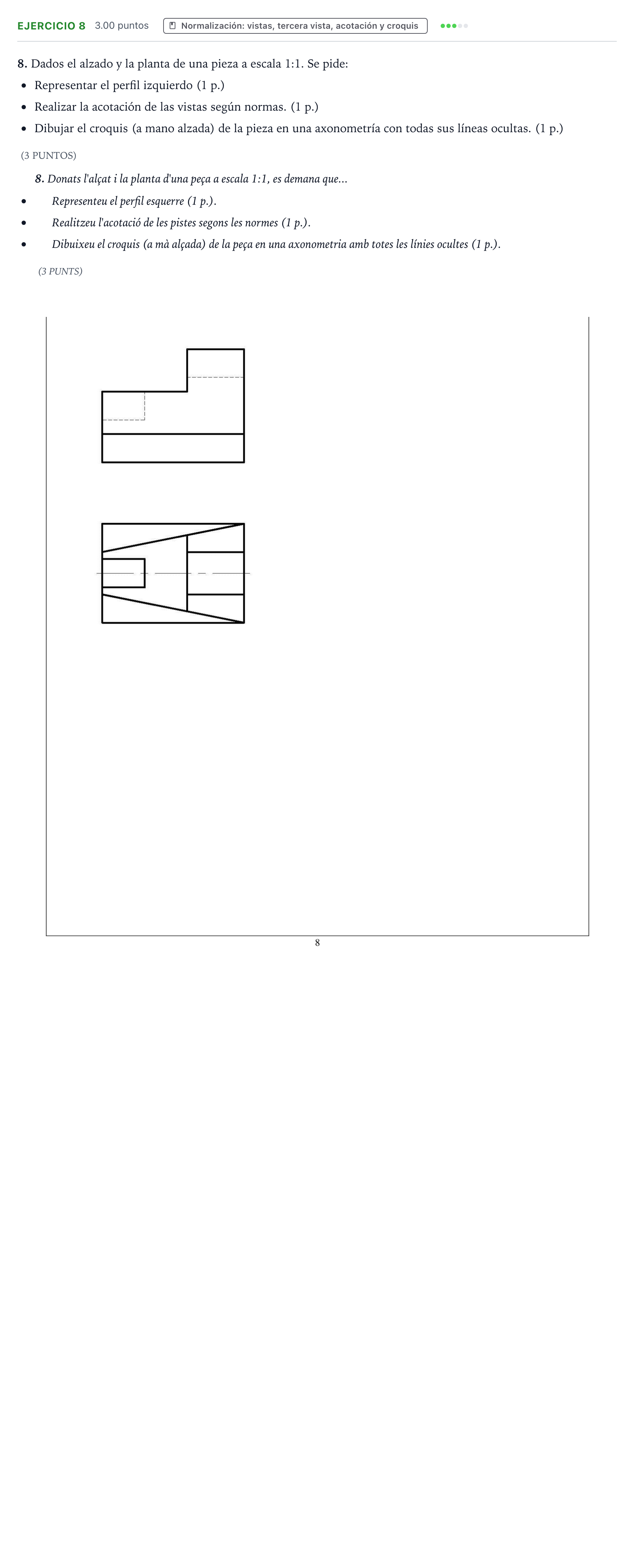

8. Dados el alzado y la planta de una pieza a escala 1:1. Se pide: Representar el perfil izquierdo (1 p.)
Realizar la acotación de las vistas según normas. (1 p.)
Dibujar el croquis (a mano alzada) de la pieza en una axonometría con todas sus líneas ocultas. (1 p.)
(3 PUNTOS)
8. Donats l'alçat i la planta d'una peça a escala 1:1, es demana que... Representeu el perfil esquerre (1 p.).
Realitzeu l'acotació de les pistes segons les normes (1 p.).
Dibuixeu el croquis (a mà alçada) de la peça en una axonometria amb totes les línies ocultes (1 p.).
(3 PUNTS)
Solución
Según los criterios oficiales de corrección
Representar el perfil izquierdo, acotar las vistas según normas y dibujar el croquis axonométrico a mano alzada de la pieza.
Solución: 1. Perfil izquierdo (1,0 p.): Obtención correcta del perfil situado a la derecha del alzado conforme al sistema diédrico europeo, manteniendo correspondencia de cotas y alturas, e indicando las aristas visibles y ocultas correspondientes. 2. Acotación (1,0 p.): Acotación completa y no redundante según las normas UNE/ISO (líneas de cota, flechas, líneas auxiliares de cota y cifras de cota centradas). 3. Croquis axonométrico (1,0 p.): Representación a mano alzada en perspectiva axonométrica (isométrica, caballera o militar) bien proporcionada (0,2 p.) con todas las aristas vistas y ocultas trazadas correctamente (0,8 p.).
