Pregunta 2 · Dibujo técnico II PAU Valencia Extraordinaria DANA 2025

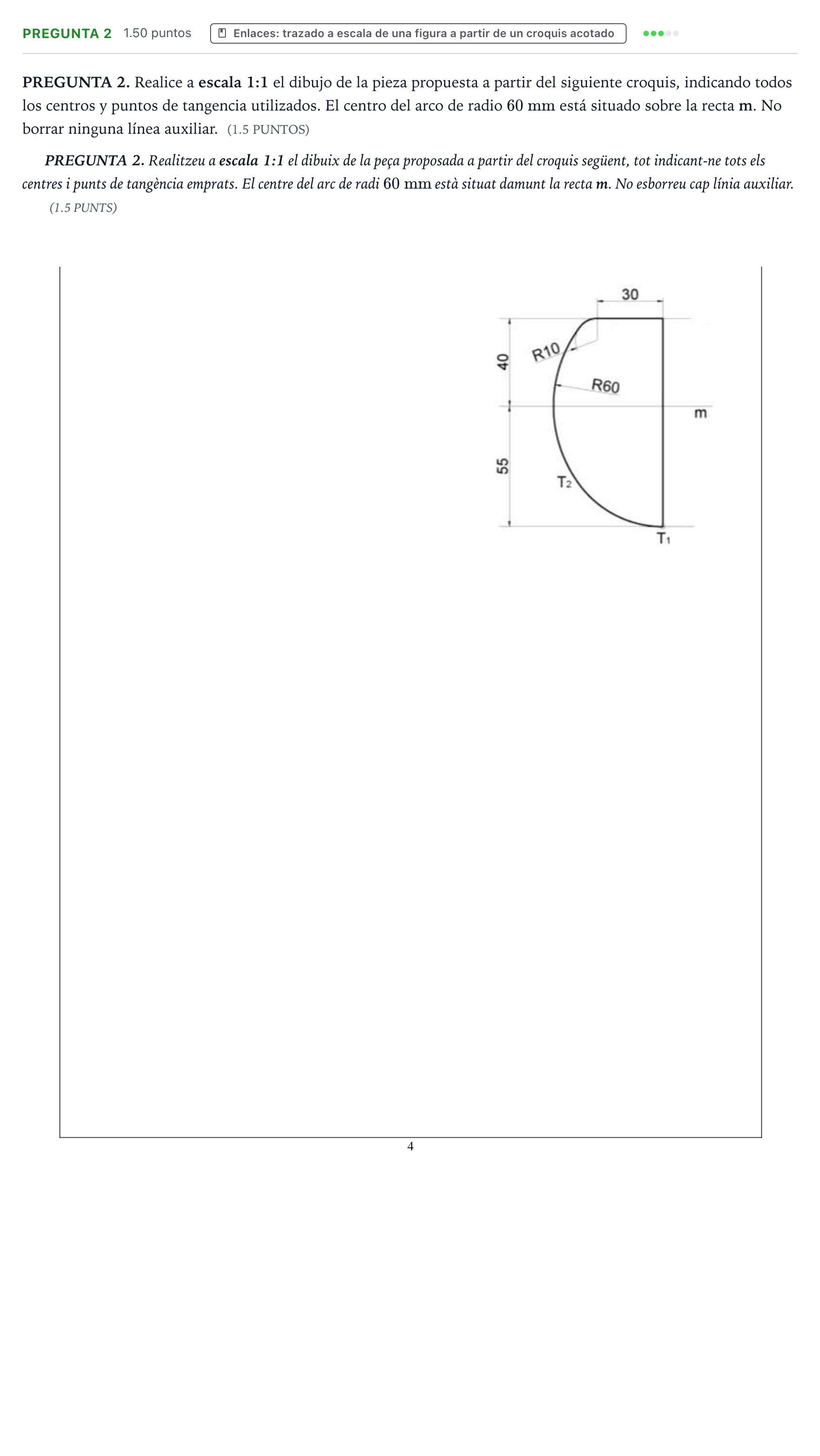

PREGUNTA 2. Realice a escala 1:1 el dibujo de la pieza propuesta a partir del siguiente croquis, indicando todos los centros y puntos de tangencia utilizados. El centro del arco de radio $60\text{ mm}$ está situado sobre la recta m. No borrar ninguna línea auxiliar. (1.5 PUNTOS)

PREGUNTA 2. Realitzeu a escala 1:1 el dibuix de la peça proposada a partir del croquis següent, tot indicant-ne tots els centres i punts de tangència emprats. El centre del arc de radi $60\text{ mm}$ està situat damunt la recta m. No esborreu cap línia auxiliar. (1.5 PUNTS)

Compara tu lámina con la solución oficial y los criterios de corrección.
