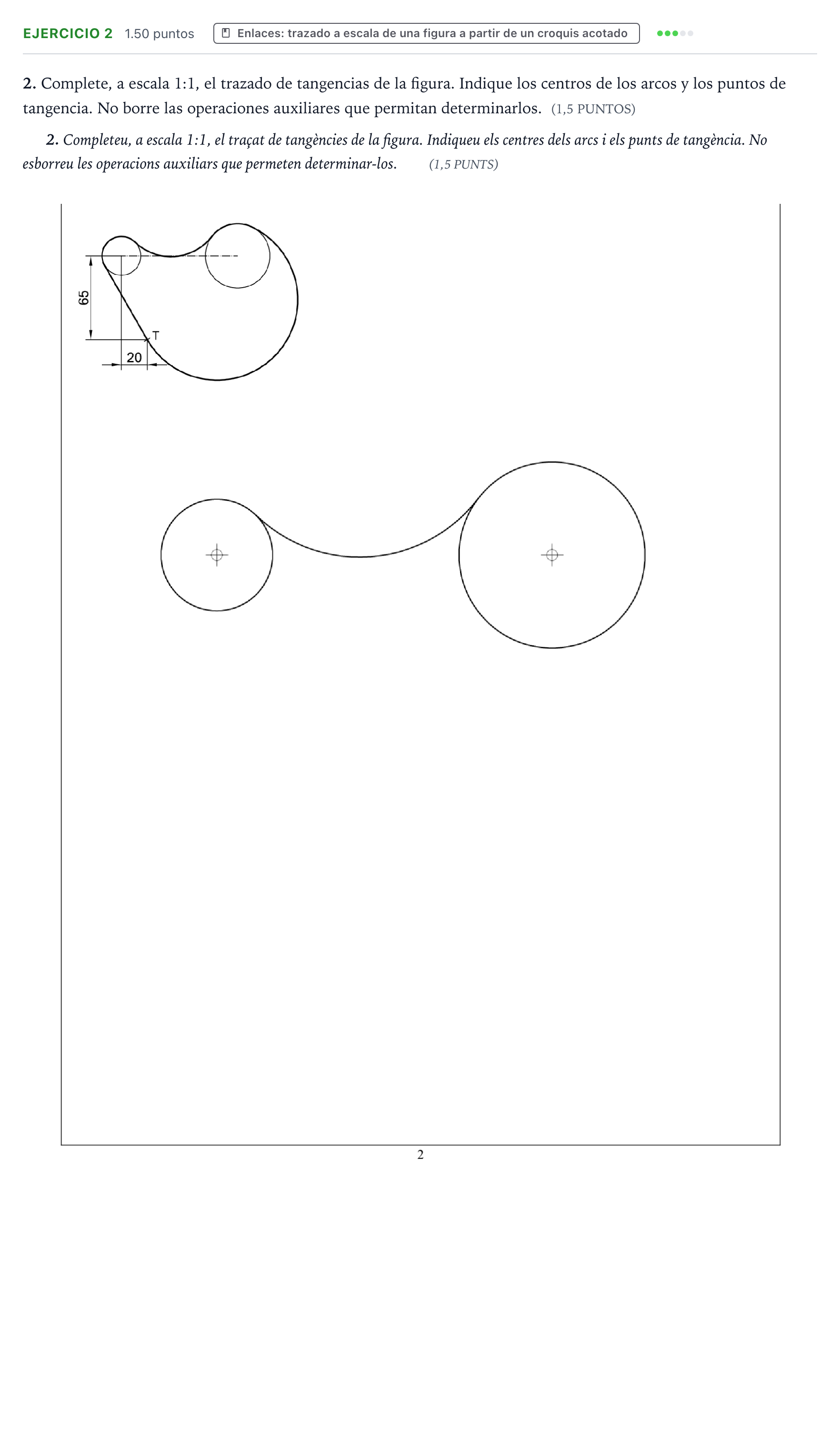

Problema 2 · Dibujo técnico II PAU Valencia Extraordinaria 2024

Complete, a escala 1:1, el trazado de tangencias de la figura. Indique los centros de los arcos y los puntos de tangencia. No borre las operaciones auxiliares que permitan determinarlos.

Solución: 1. Situar el punto $T$ a partir de las coordenadas relativas proporcionadas en el croquis (a 20 mm a la derecha y 65 mm por debajo del centro de la circunferencia menor izquierda). 2. Trazar la recta tangente desde $T$ a la circunferencia menor izquierda, determinando con precisión el punto de tangencia mediante el arco capaz de 90° del segmento que une el centro con $T$. 3. Trazar el arco de circunferencia que pasa por $T$ y es tangente exterior a la circunferencia mayor de la derecha, hallando su centro mediante la intersección de la mediatriz correspondiente / lugar geométrico de centros y marcando el punto de tangencia sobre la línea que une ambos centros.
