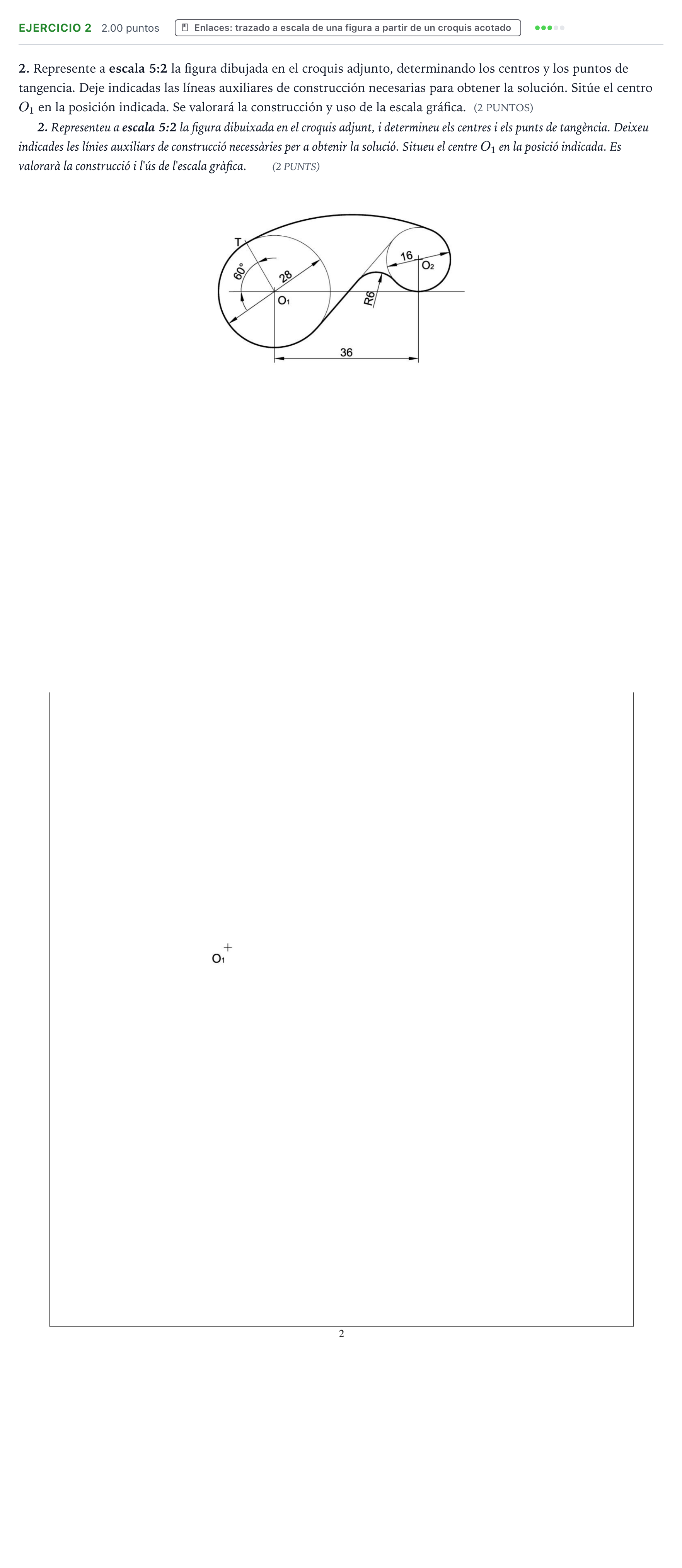

Problema 2 · Dibujo técnico II PAU Valencia Extraordinaria 2022

2. Represente a escala 5:2 la figura dibujada en el croquis adjunto, determinando los centros y los puntos de tangencia. Deje indicadas las líneas auxiliares de construcción necesarias para obtener la solución. Sitúe el centro $O_1$ en la posición indicada. Se valorará la construcción y uso de la escala gráfica. (2 PUNTOS)

2. Representeu a escala 5:2 la figura dibuixada en el croquis adjunt, i determineu els centres i els punts de tangència. Deixeu indicades les línies auxiliars de construcció necessàries per a obtenir la solució. Situeu el centre $O_1$ en la posició indicada. Es valorarà la construcció i l'ús de l'escala gràfica. (2 PUNTS)
