Problema 2 · Dibujo técnico II PAU Valencia Extraordinaria 2021
Tema: Enlaces: trazado a escala de una figura a partir de un croquis acotado · Del examen Extraordinaria (2021)
Enunciado

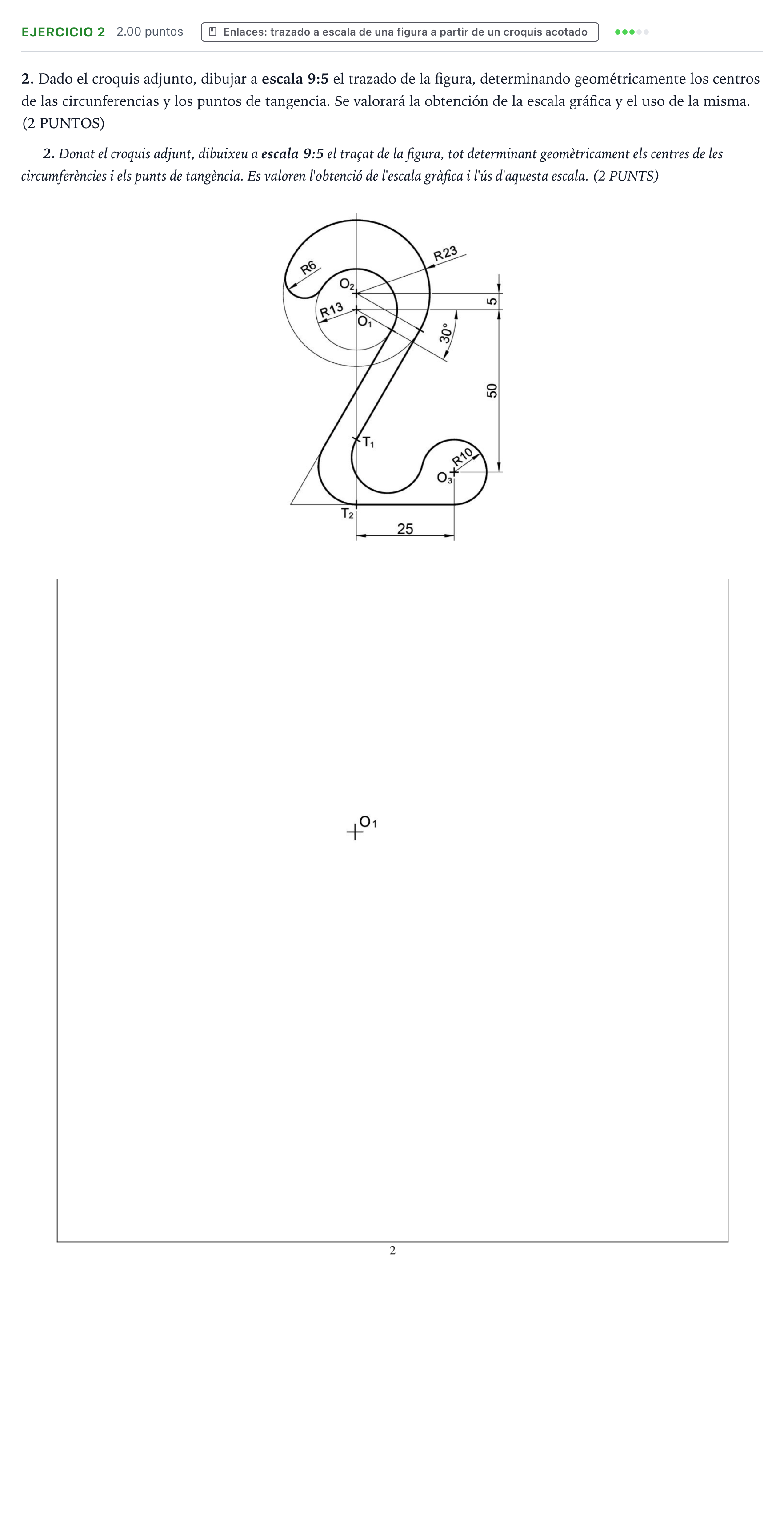

2. Dado el croquis adjunto, dibujar a escala 9:5 el trazado de la figura, determinando geométricamente los centros de las circunferencias y los puntos de tangencia. Se valorará la obtención de la escala gráfica y el uso de la misma. (2 PUNTOS)
2. Donat el croquis adjunt, dibuixeu a escala 9:5 el traçat de la figura, tot determinant geomètricament els centres de les circumferències i els punts de tangència. Es valoren l'obtenció de l'escala gràfica i l'ús d'aquesta escala. (2 PUNTS)
Solución
Según los criterios oficiales de corrección
2. Dado el croquis adjunto, dibujar a escala 9:5 el trazado de la figura, determinando geométricamente los centros de las circunferencias y los puntos de tangencia.
Solución: Trazado a escala 9:5 de la figura con todos los centros de arcos () y puntos de tangencia determinados geométricamente.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
