Enunciado

BLOQUE B - EJERCICIO B1 (4 puntos)

Se dan dos vistas diédricas completas –alzado y planta– y una perspectiva incompleta de una pieza poliédrica con un taladro cilíndrico abocardado. Las caras α\alpha y β\beta de la pieza son inclinadas, es decir, se ven proyectantes en alguna de las vistas diédricas. Con la información proporcionada, dibuja el perfil derecho a escala y completa la perspectiva “a mano alzada”. Indica el valor de la escala de las vistas diédricas.

Notas: Se recomienda nombrar los vértices de la pieza en las vistas, especialmente los correspondientes a las caras inclinadas α\alpha y β\beta; en la perspectiva, las líneas ocultas pueden ser obviadas; la cota se da en milímetros.

1.

E =

/

2.

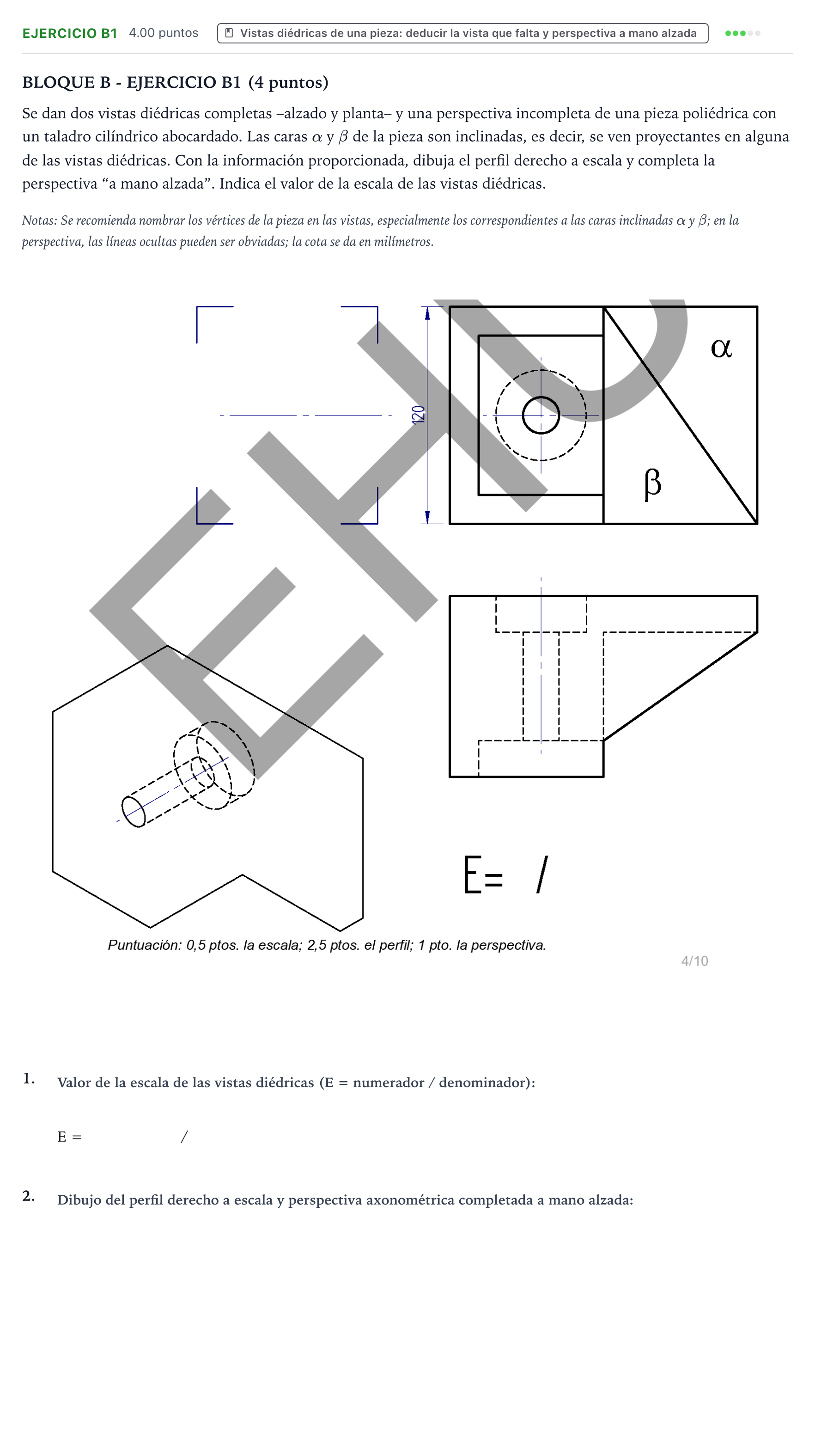

Enunciado: Ejercicio B1 · Dibujo técnico II PAU País Vasco Extraordinaria 2026

Solución

Según los criterios oficiales de corrección

Indica el valor de la escala de las vistas diédricas: numerador

Solución: 1

Indica el valor de la escala de las vistas diédricas: denominador

Solución: 2

Dibuja el perfil derecho a escala y completa la perspectiva “a mano alzada”

Solución: Perfil derecho (2,5 ptos.): Se proyecta a la izquierda del alzado delimitado por el marco de centrado. Contiene las aristas visibles del escalonamiento, la rampa triangular correspondiente a la cara α\alpha, el plano inclinado β\beta, la cajera rectangular y las líneas discontinuas ocultas del taladro cilíndrico abocardado concéntrico con su eje de simetría. Perspectiva axonométrica completada a mano alzada (1 pto.): Se completan las aristas exteriores del contorno de la pieza, el vaciado rectangular inferior izquierdo, las aristas que limitan la cara α\alpha y la cara β\beta y las aristas visibles del orificio abocardado cilíndrico.
