Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2022

Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Extraordinaria (2022)

Enunciado

Ejercicio 1-B: (del bloque B, valorado con 4 puntos)

Sea una pieza poliédrica, con un agujero cilíndrico pasante, cuya geometría (forma y dimensiones) se puede deducir de la vista axonométrica proporcionada. Se pide, en la hoja siguiente, completar las vistas diédricas dadas.

Puntuación: 4 puntos (escala: 0,5 p.; alzado: 1,5 p.; planta: 1 p.; perfil: 1 p.)

1.

/

2.

Vistas diédricas completadas (alzado, planta y perfil con líneas vistas y ocultas):

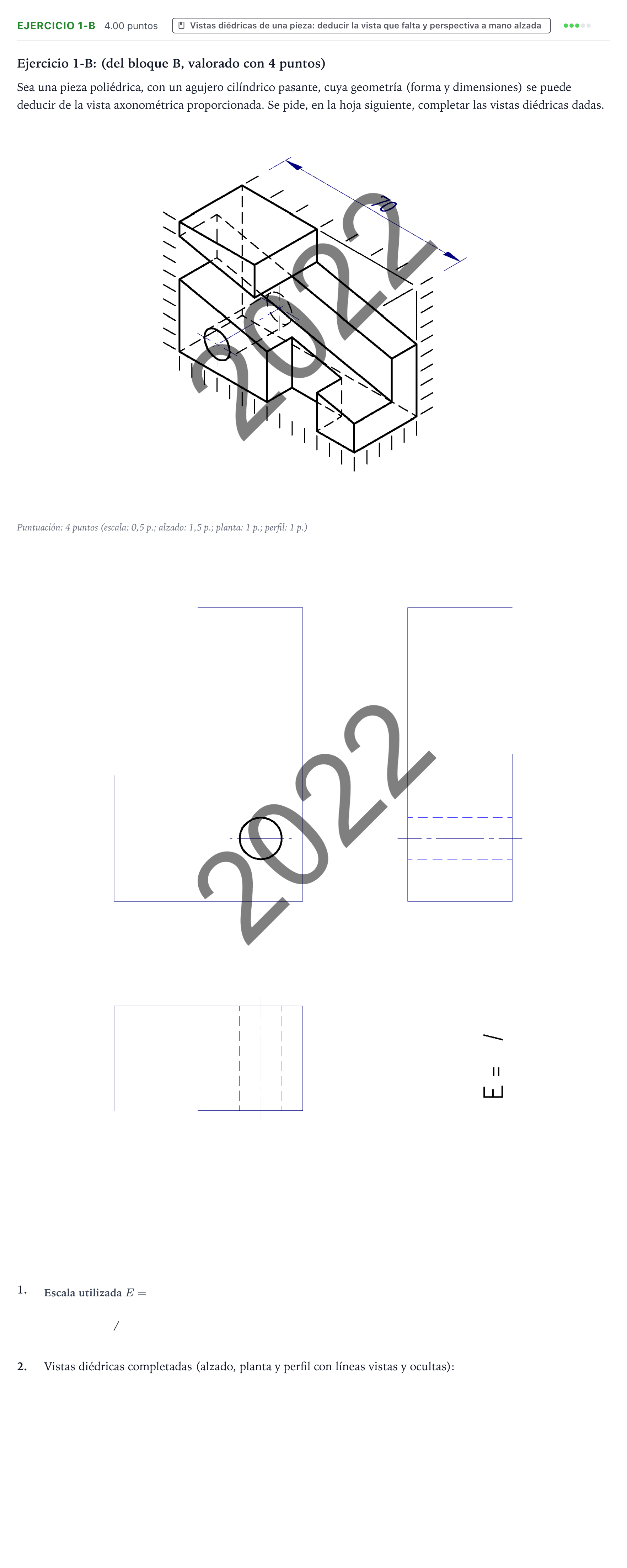

Enunciado: Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2022

Solución

Según los criterios oficiales de corrección

Escala utilizada E = [numerador] / [denominador]

Solución: 3

Denominador de la escala

Solución: 2

Completar las vistas diédricas dadas (alzado: 1,5 p.; planta: 1 p.; perfil: 1 p.)

Solución: Se completan las vistas diédricas representando el contorno aparente, las aristas vistas y las aristas ocultas del plano inclinado, los rebajes y el taladro cilíndrico pasante.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.

‹ Ejercicio 1-B · Ordinaria 2024 · Ejercicio 1-B · Ordinaria 2022 ›

Más ejercicios de Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada
