Ejercicio 1-B · Dibujo técnico II PAU País Vasco Ordinaria 2021
Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Ordinaria (2021)

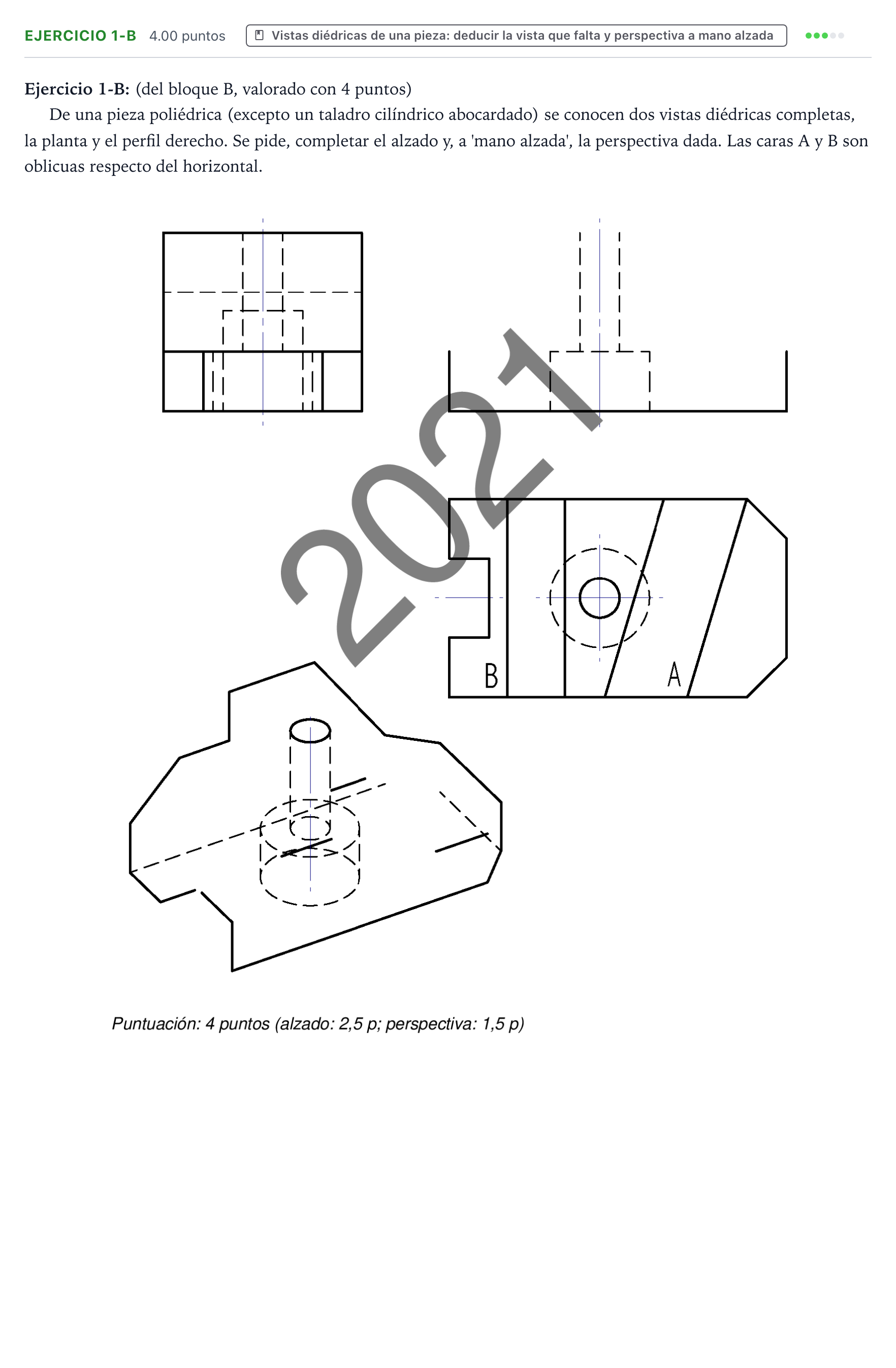

Enunciado
Ejercicio 1-B: (del bloque B, valorado con 4 puntos)
De una pieza poliédrica (excepto un taladro cilíndrico abocardado) se conocen dos vistas diédricas completas, la planta y el perfil derecho. Se pide, completar el alzado y, a 'mano alzada', la perspectiva dada. Las caras A y B son oblicuas respecto del horizontal.
Solución
Según los criterios oficiales de corrección
Completar el alzado y, a 'mano alzada', la perspectiva dada. Las caras A y B son oblicuas respecto del horizontal.
Solución: Resolución gráfica oficial: - Alzado (2,5 puntos): - Deducción del contorno superior con la caída oblicua de la cara A. - Representación de las líneas vistas y ocultas correspondientes al vaciado posterior de la cara oblicua B. - Representación del taladro escalonado (abocardado) y sus aristas en línea continua/discontinua según visibilidad. - Perspectiva isométrica a mano alzada (1,5 puntos): - Trazado de las aristas del plano inclinado correspondiente a la cara A. - Trazado de las aristas del chaflán inclinado correspondiente a la cara B. - Cierre y coherencia visual del sólido poliédrico.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
