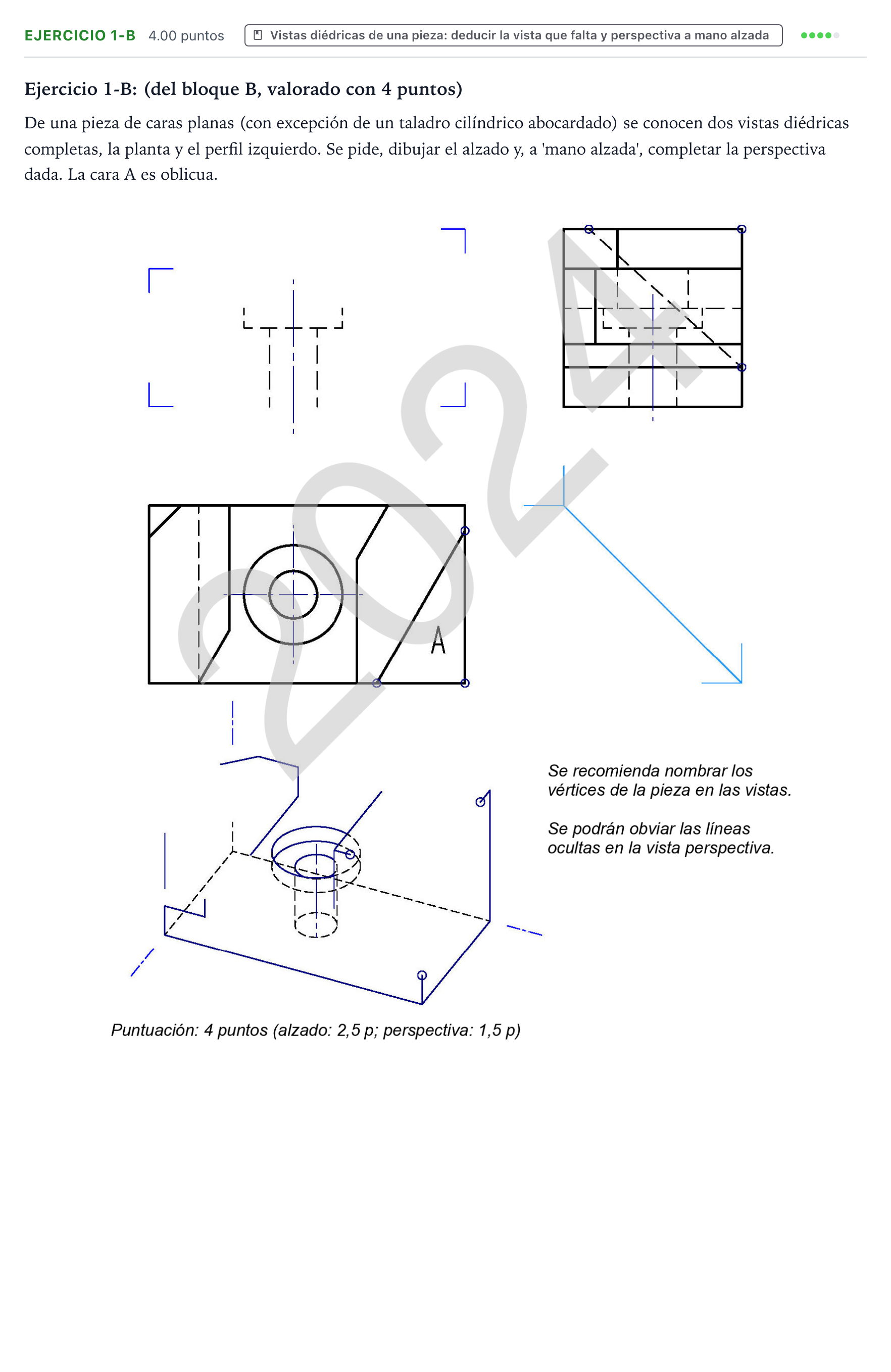

Ejercicio 1-B · Dibujo técnico II PAU País Vasco Ordinaria 2024

Dibujar el alzado y, a 'mano alzada', completar la perspectiva dada. La cara A es oblicua.

Solución: Alzado (2,5 puntos): - Contorno general y rebaje central donde se aloja el taladro abocardado. - Representación del plano oblicuo A determinado por los vértices 1, 2 y 3 (arista inclinada visible de 2 a 1 en el alzado, y línea oculta del retranqueo posterior). - Líneas ocultas correspondientes al taladro cilíndrico abocardado (dos diámetros diferenciados pasantes) y ranuras laterales. Perspectiva a mano alzada (1,5 puntos): - Trazado de las aristas visibles del cuerpo completando el contorno superior y laterales. - Definición de la cara oblicua triangular/trapezoidal A en la esquina delantera derecha. - Terminación de los cortes escalonados y embocadura del taladro cilíndrico en la base intermedia.
