Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2025

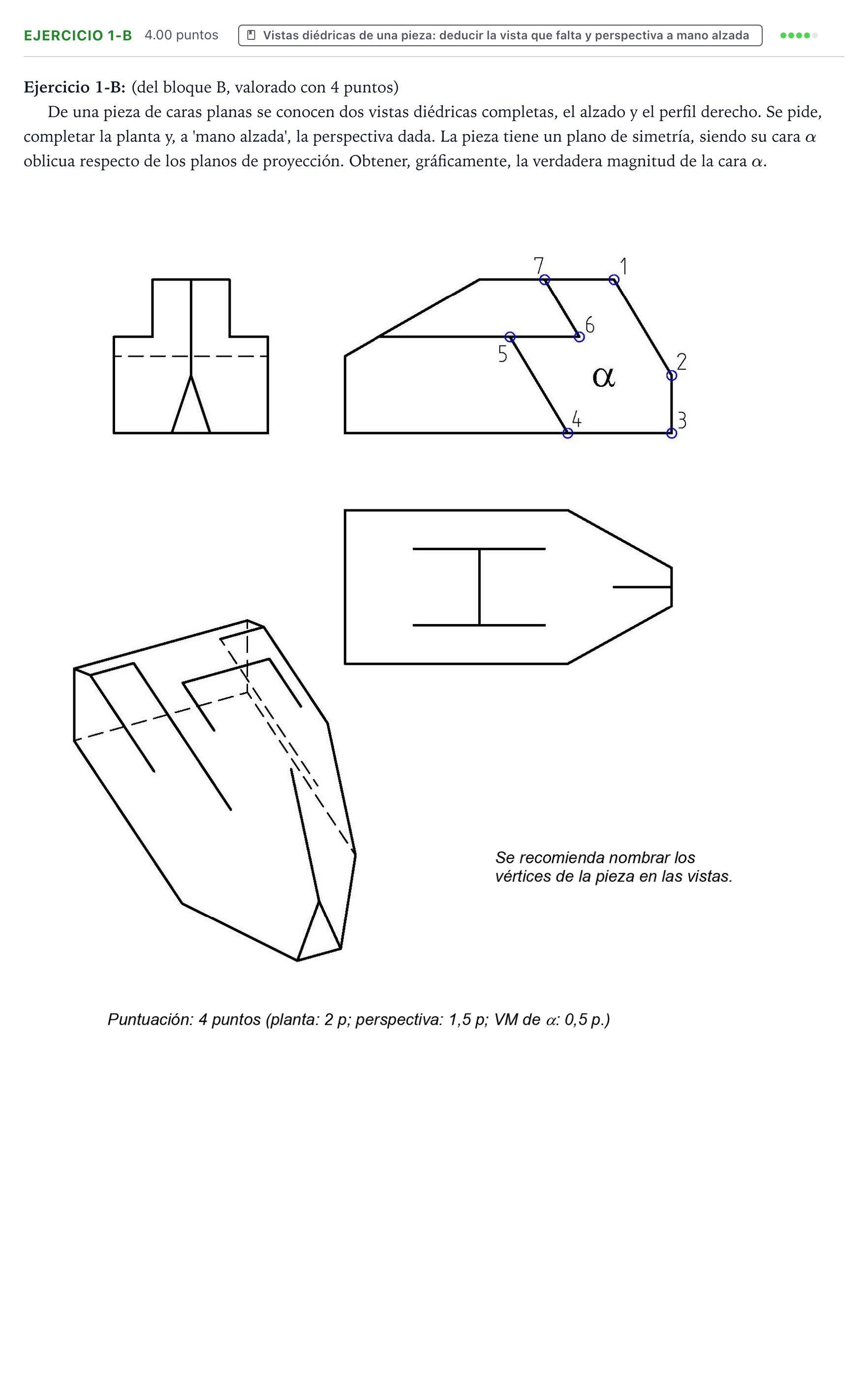

Completar la planta y la perspectiva a mano alzada de la pieza, y obtener gráficamente la verdadera magnitud de la cara oblicua α.

Solución: Construcción gráfica resuelta: - Planta: Completar las aristas correspondientes a la ranura y el chaflán oblicuo simétrico uniendo los vértices $1$, $2$, $3$, $4$, $5$, $6$, $7$ y sus simétricos. - Perspectiva: Trazar a mano alzada las aristas visibles y ocultas que definen el entrante escalonado y las caras inclinadas en la zona derecha e inferior. - Verdadera magnitud de la cara $\alpha$: Abatimiento del plano que contiene al polígono $1$-$2$-$3$-$4$-$5$-$6$-$7$, obteniendo el polígono en verdadera magnitud $1_0$-$2_0$-$3_0$-$4_0$-$5_0$-$6_0$-$7_0$.
