Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2024

Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Extraordinaria (2024)

Enunciado

Bloque B. Ejercicio 1-B

Se representa en una vista axonométrica isométrica una pieza con caras planas menos dos cilíndricas correspondientes a dos taladros pasantes. Se pide, dibujando a escala, en la hoja siguiente, las vistas diédricas de alzado, planta y perfil derecho.

Puntuación: 4 puntos (escala: 0,5 p.; alzado: 1,5 p.; perfil: 1 p.; planta: 1 p.)

1.

E = /

2.

Dibuja sobre la plantilla oficial las vistas diédricas de alzado, planta y perfil derecho de la pieza:

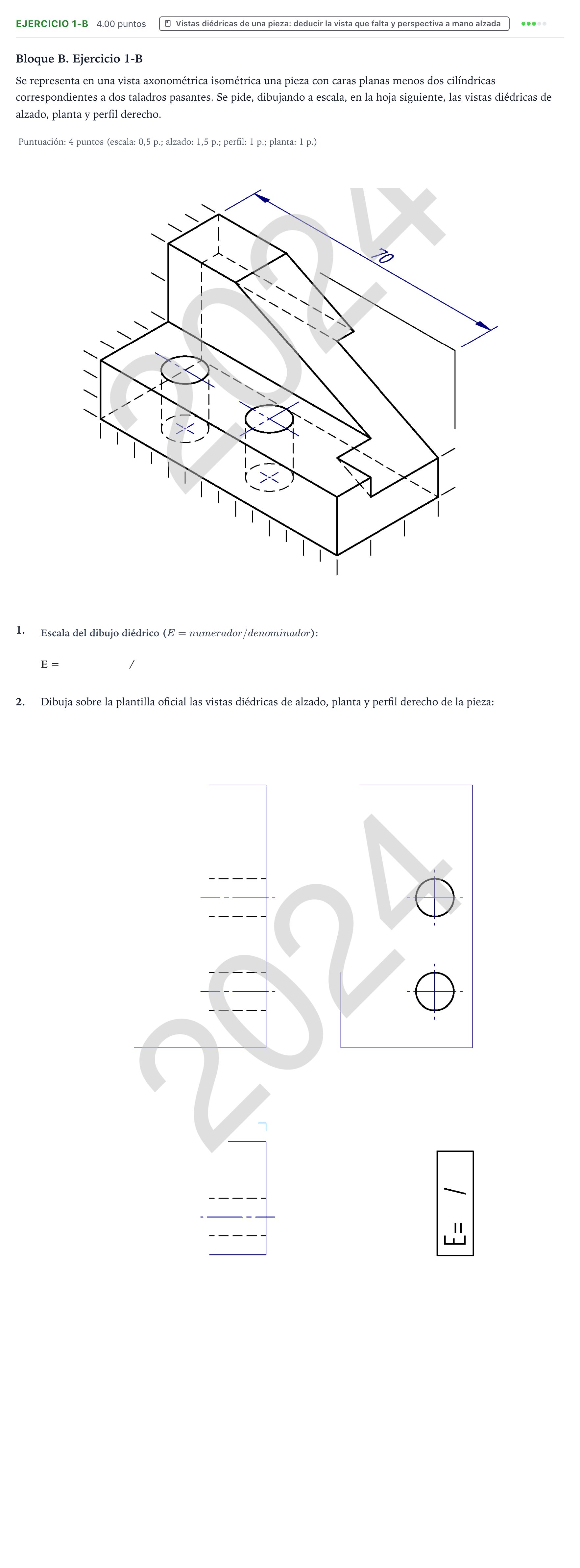

Enunciado: Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

Escala del dibujo diédrico: Numerador

Solución: 3

Escala del dibujo diédrico: Denominador

Solución: 2

Completar las vistas diédricas de alzado, planta y perfil derecho

Solución: - Alzado (1,5 p.): Contorno exterior completo, arista vista del plano inclinado, líneas ocultas del rebaje inferior y líneas ocultas de los dos taladros cilíndricos con sus respectivos ejes. - Planta (1 p.): Contorno exterior de la pieza, aristas vistas del escalón longitudinal y del rebaje en esquina, línea oculta del vaciado y ejes de los dos taladros circulares. - Perfil derecho (1 p.): Contorno en forma de L escalonada con rebaje superior y líneas ocultas del taladro pasante con su eje.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
