Ejercicio 1-B · Dibujo técnico II PAU País Vasco Extraordinaria 2021
Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Extraordinaria (2021)
Enunciado

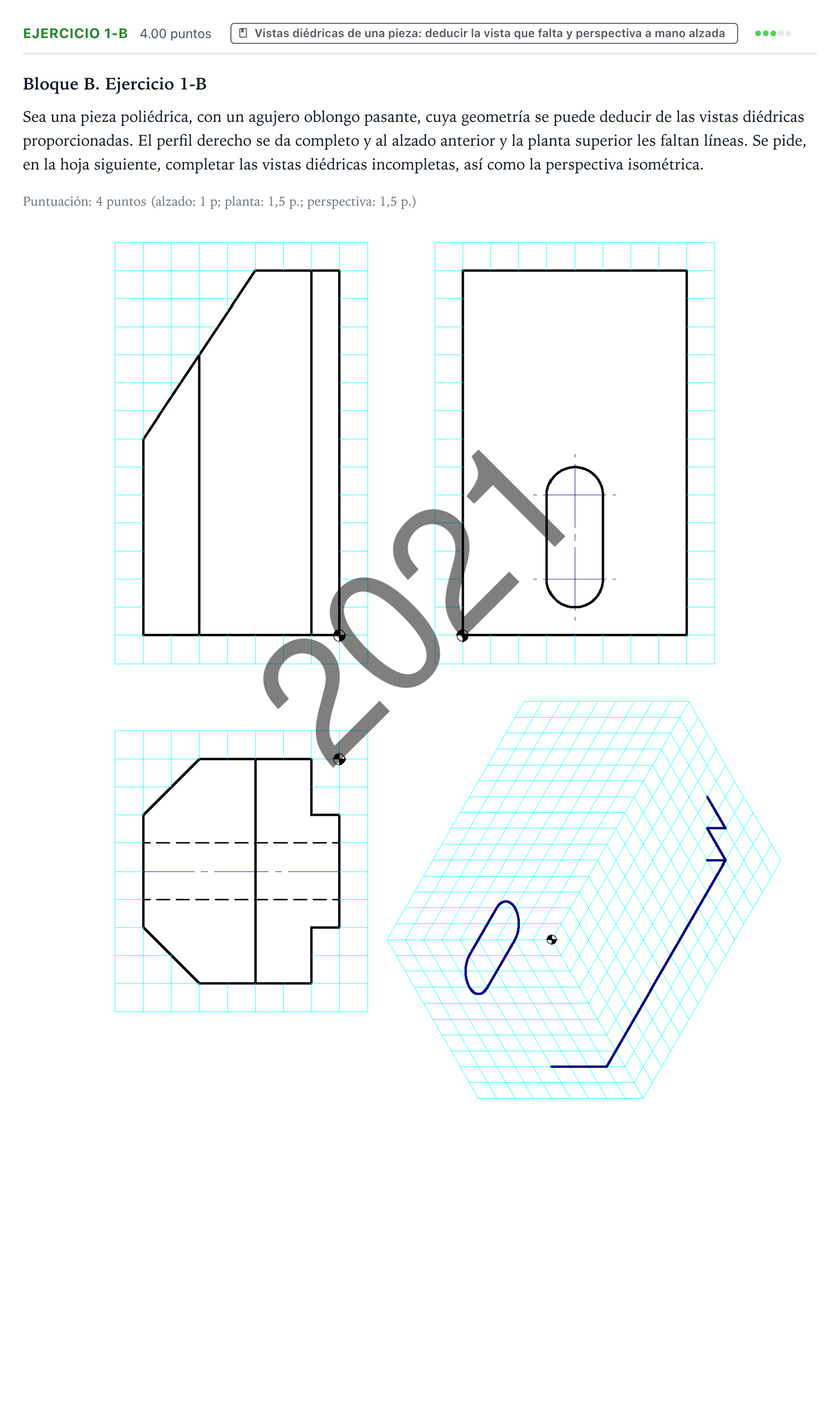

Bloque B. Ejercicio 1-B
Sea una pieza poliédrica, con un agujero oblongo pasante, cuya geometría se puede deducir de las vistas diédricas proporcionadas. El perfil derecho se da completo y al alzado anterior y la planta superior les faltan líneas. Se pide, en la hoja siguiente, completar las vistas diédricas incompletas, así como la perspectiva isométrica.
Puntuación: 4 puntos (alzado: 1 p; planta: 1,5 p.; perspectiva: 1,5 p.)
Solución
Según los criterios oficiales de corrección
Completar las vistas diédricas incompletas (alzado y planta), así como la perspectiva isométrica.
Solución: - Alzado (1 p): Dibujar las aristas vistas correspondientes al plano inclinado y los chaflanes o intersecciones entre las caras inclinadas y planas. - Planta (1,5 p): Incorporar las aristas ocultas (trazos discontinuos) que delimitan el agujero oblongo pasante y el eje de simetría. - Perspectiva isométrica (1,5 p): Completar el trazado de las aristas visibles del cuerpo poliédrico y las aristas ocultas principales del taladro coliso pasante.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
