Ejercicio 2-C · Dibujo técnico II PAU País Vasco Ordinaria 2022
Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Ordinaria (2022)

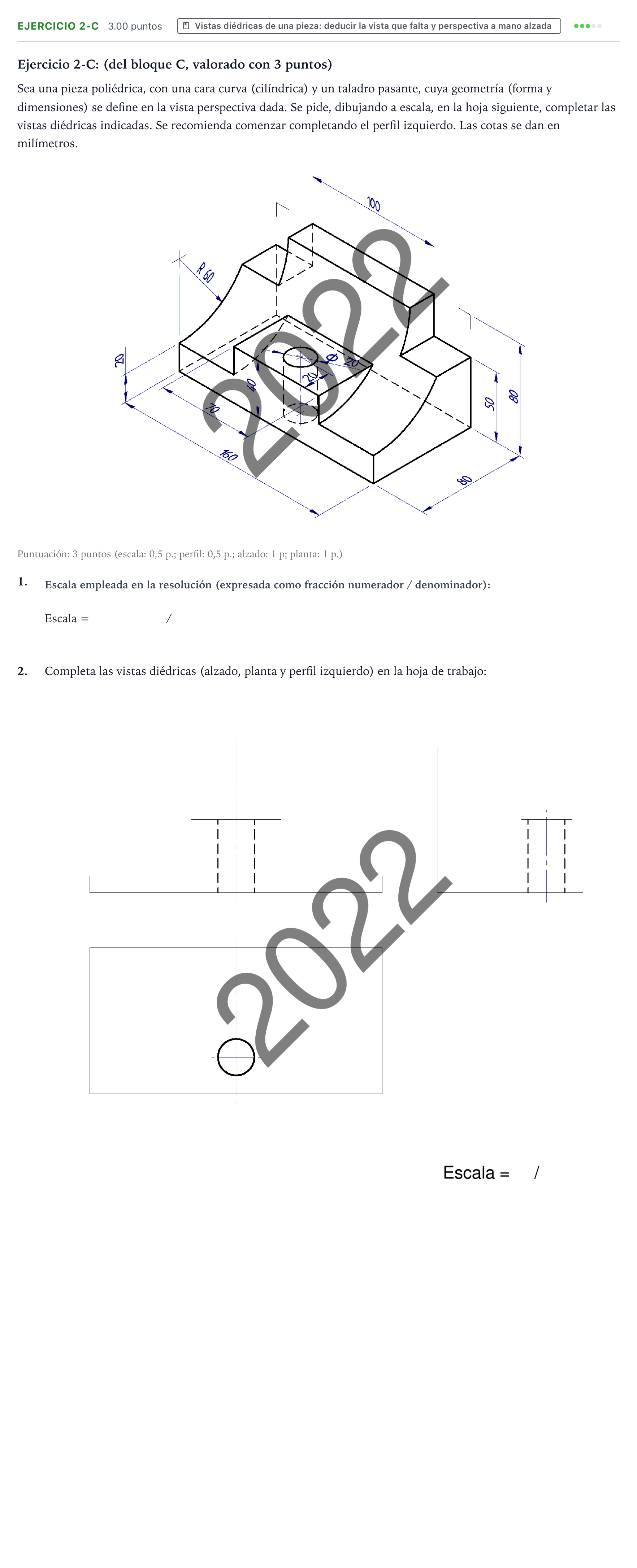

Enunciado
Ejercicio 2-C: (del bloque C, valorado con 3 puntos)
Sea una pieza poliédrica, con una cara curva (cilíndrica) y un taladro pasante, cuya geometría (forma y dimensiones) se define en la vista perspectiva dada. Se pide, dibujando a escala, en la hoja siguiente, completar las vistas diédricas indicadas. Se recomienda comenzar completando el perfil izquierdo. Las cotas se dan en milímetros.
Puntuación: 3 puntos (escala: 0,5 p.; perfil: 0,5 p.; alzado: 1 p; planta: 1 p.)
1.
Escala =
/
2.
Completa las vistas diédricas (alzado, planta y perfil izquierdo) en la hoja de trabajo:
Solución
Según los criterios oficiales de corrección
Numerador de la escala empleada
Solución: 2
Denominador de la escala empleada
Solución: 3
Completar las vistas diédricas indicadas (perfil izquierdo, alzado y planta)
Solución: - Perfil izquierdo (0,5 p.): Trazado del arco cilíndrico con (a escala ), contorno de la pieza y líneas ocultas del taladro cilíndrico. - Alzado (1 p.): Contorno exterior, peldaños y la entrada rectangular central; líneas ocultas del taladro pasante vertical. - Planta (1 p.): Contorno general, aristas vistas generadas por el cambio de plano y la intersección con la superficie cilíndrica, y el hueco rectangular con el taladro circular ya posicionado.
