Ejercicio B1 · Dibujo técnico II PAU País Vasco Ordinaria 2026

Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Ordinaria (2026)

Enunciado

EJERCICIO B1 (4 puntos)

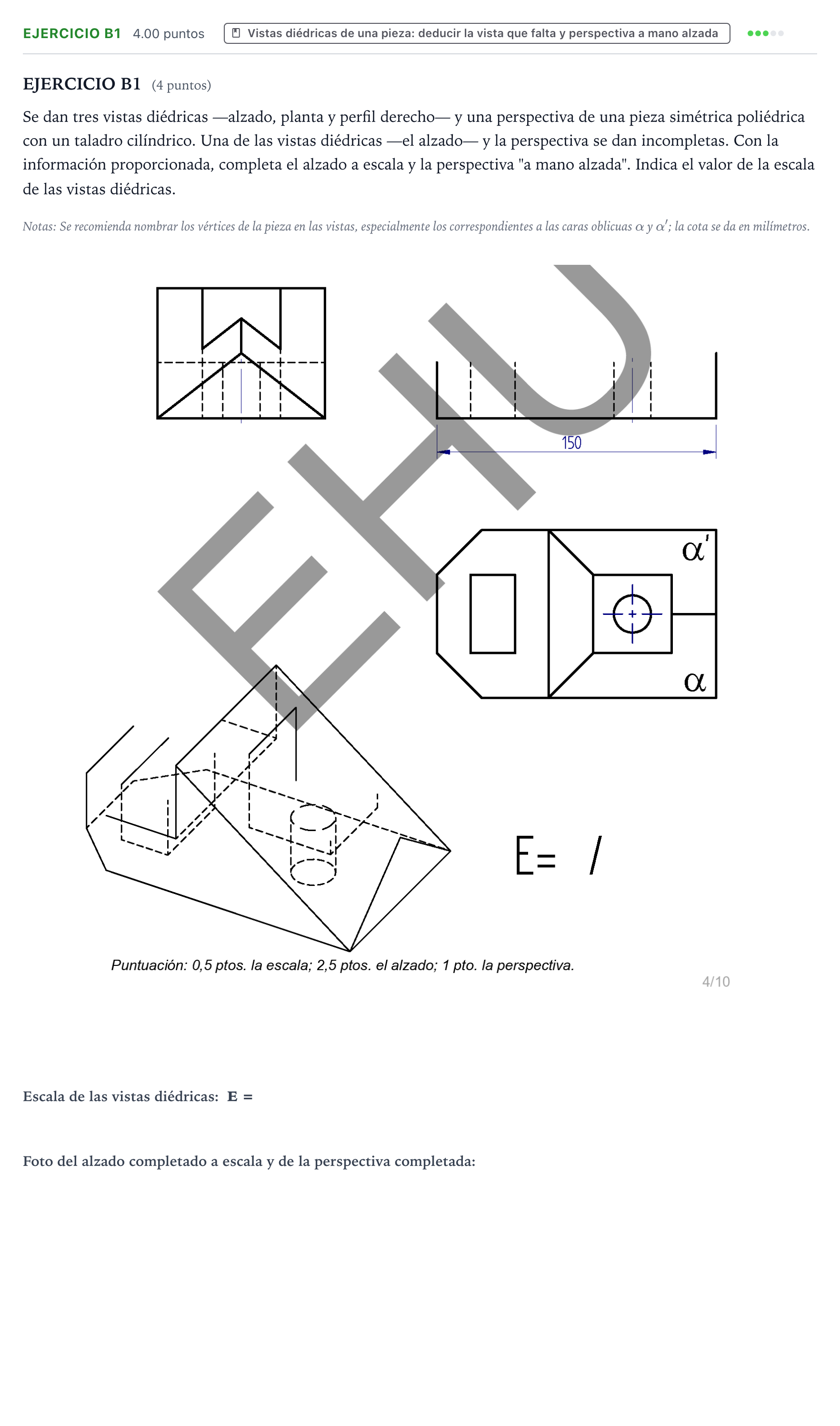

Se dan tres vistas diédricas —alzado, planta y perfil derecho— y una perspectiva de una pieza simétrica poliédrica con un taladro cilíndrico. Una de las vistas diédricas —el alzado— y la perspectiva se dan incompletas. Con la información proporcionada, completa el alzado a escala y la perspectiva "a mano alzada". Indica el valor de la escala de las vistas diédricas.

Notas: Se recomienda nombrar los vértices de la pieza en las vistas, especialmente los correspondientes a las caras oblicuas α\alpha y α′\alpha'; la cota se da en milímetros.

Enunciado: Ejercicio B1 · Dibujo técnico II PAU País Vasco Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Indica el valor de la escala de las vistas diédricas.

Solución: 1/2

Completa el alzado a escala y la perspectiva a mano alzada.

Solución: - Alzado a escala: Se completan las aristas vistas del perfil escalonado superior y los planos inclinados correspondientes a las caras α\alpha y α′\alpha', así como las líneas ocultas correspondientes al hueco prismático anterior y al taladro cilíndrico vertical. - Perspectiva: Se completan a mano alzada las aristas vistas del cajeado posterior y de los planos inclinados, junto con la arista superior del taladro cilíndrico.
