Ejercicio 1-B · Dibujo técnico II PAU País Vasco Ordinaria 2022
Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Ordinaria (2022)
Enunciado
Bloque B · Ejercicio 1-B

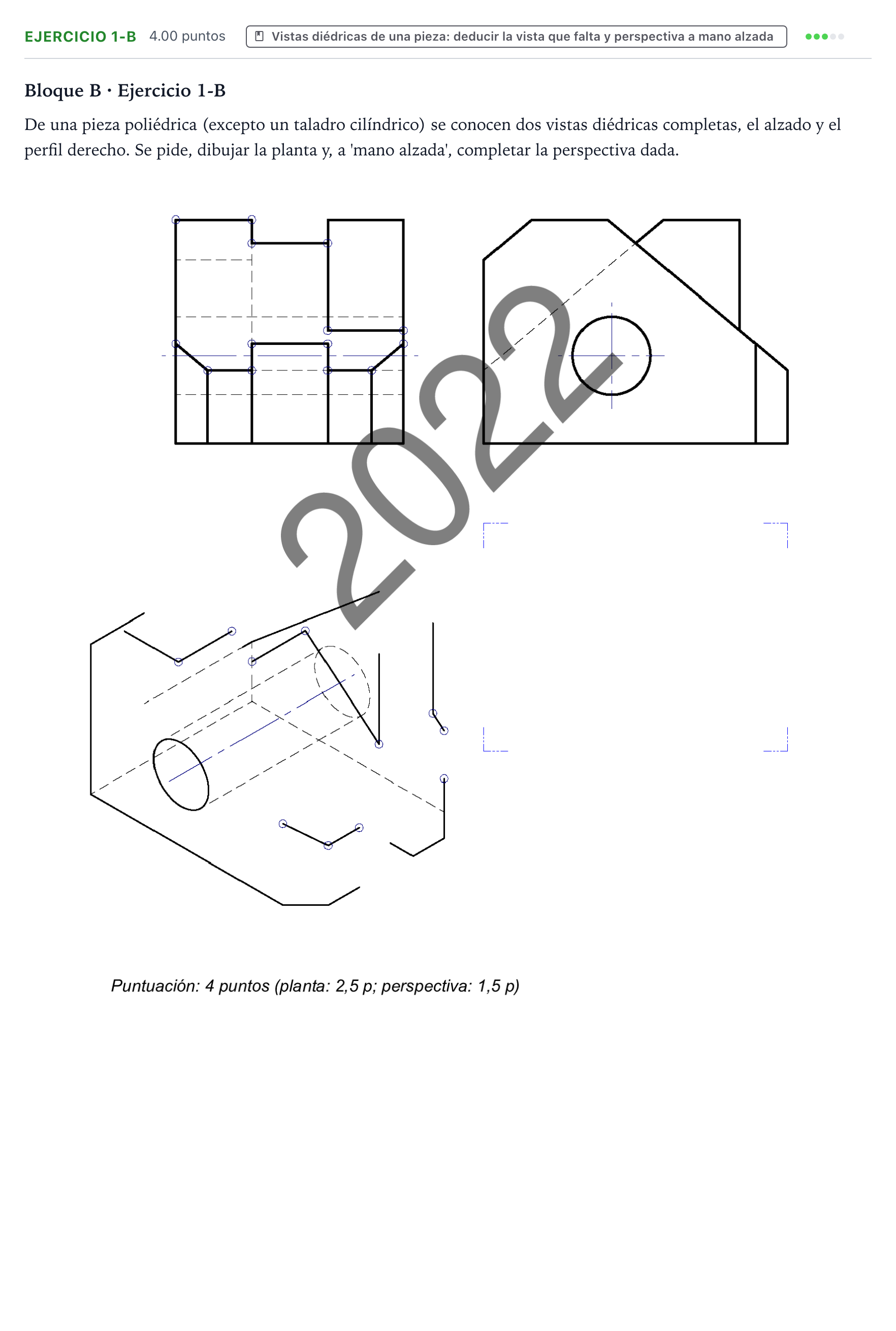

De una pieza poliédrica (excepto un taladro cilíndrico) se conocen dos vistas diédricas completas, el alzado y el perfil derecho. Se pide, dibujar la planta y, a 'mano alzada', completar la perspectiva dada.
Solución
Según los criterios oficiales de corrección
De una pieza poliédrica (excepto un taladro cilíndrico) se conocen dos vistas diédricas completas, el alzado y el perfil derecho. Se pide, dibujar la planta y, a 'mano alzada', completar la perspectiva dada.
Solución: Solución gráfica: - Planta: Trazado de los contornos vistos y ocultos, incluyendo el plano inclinado central, los chaflanes en esquina, el escalonamiento posterior y las generatrices ocultas correspondientes al taladro cilíndrico pasante. - Perspectiva: Completado a mano alzada de todas las aristas vistas del cuerpo poliédrico, definiendo con precisión el polígono de intersección del plano inclinado (puntos 1 a 14) y el chaflán inferior.
