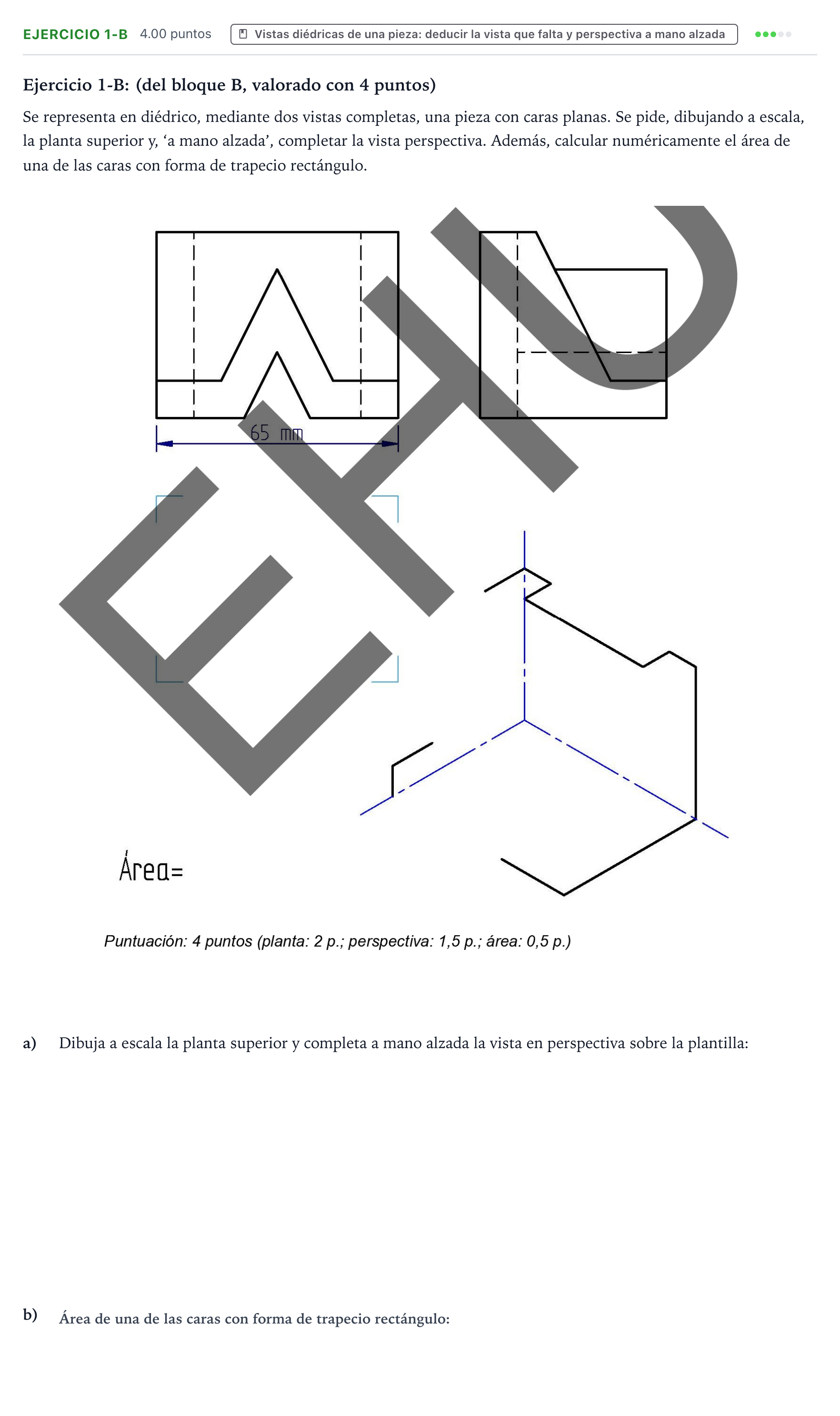

Ejercicio 1-B · Dibujo técnico II PAU País Vasco Ordinaria 2025

calcular numéricamente el área de una de las caras con forma de trapecio rectángulo

Solución: $754{,}65$ mm² / $7{,}55$ cm²

Se pide, dibujando a escala, la planta superior y, ‘a mano alzada’, completar la vista perspectiva.

Solución: - Planta superior (2 p.): Deducción y trazado a escala 1:1 de la proyección horizontal de la pieza, alineada con el alzado y la vista lateral, mostrando las aristas vistas y ocultas correspondientes al vaciado inferior y a la rampa inclinada. - Boceto axonométrico (1,5 p.): Representación a mano alzada completando las líneas vistas de la pieza tridimensional sobre la pauta isométrica facilitada.
