Ejercicio 2-C · Dibujo técnico II PAU País Vasco Ordinaria 2021
Tema: Vistas diédricas de una pieza: deducir la vista que falta y perspectiva a mano alzada · Del examen Ordinaria (2021)
Enunciado
Ejercicio 2-C: (del bloque C, valorado con 3 puntos)

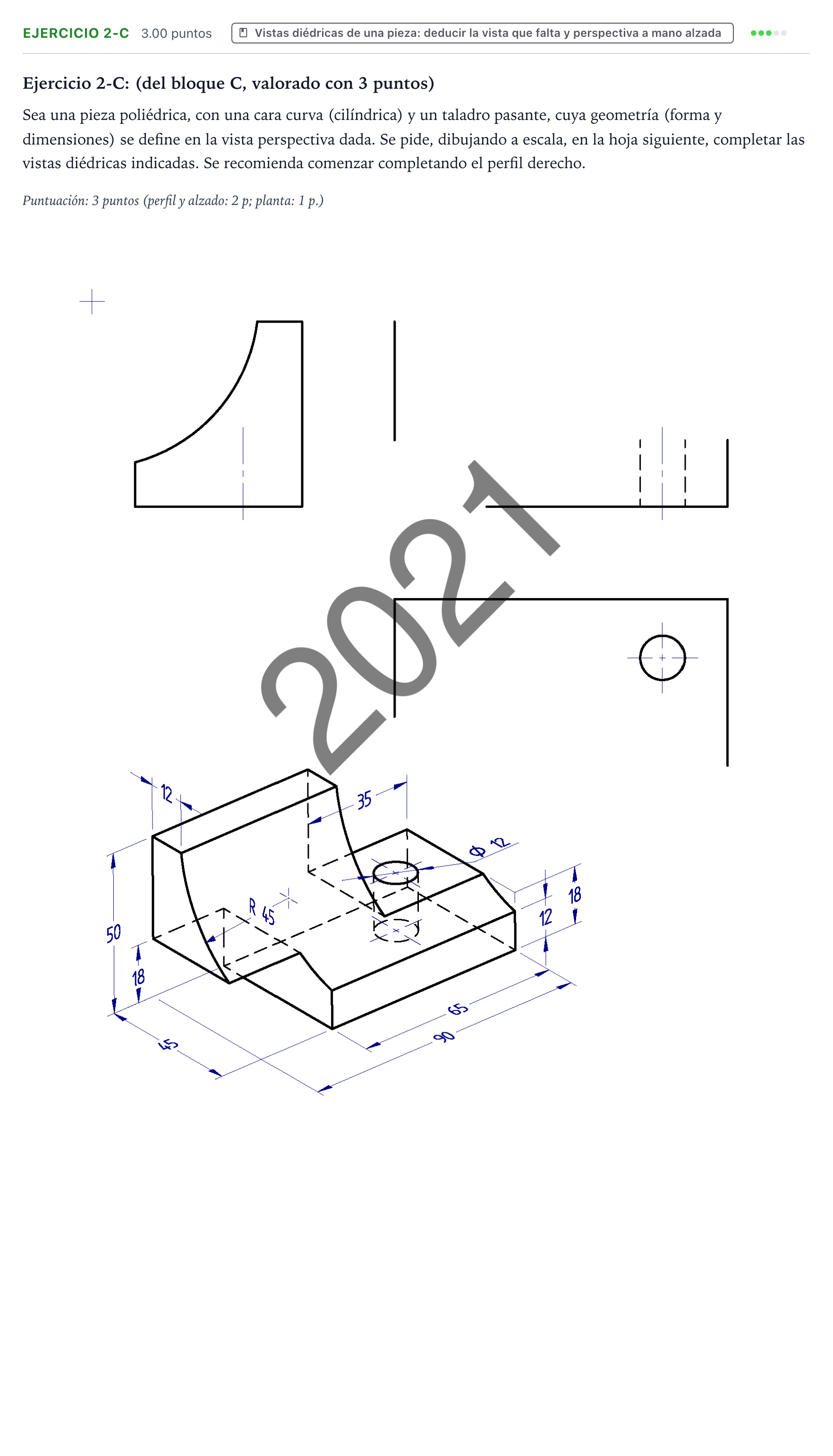

Sea una pieza poliédrica, con una cara curva (cilíndrica) y un taladro pasante, cuya geometría (forma y dimensiones) se define en la vista perspectiva dada. Se pide, dibujando a escala, en la hoja siguiente, completar las vistas diédricas indicadas. Se recomienda comenzar completando el perfil derecho.
Puntuación: 3 puntos (perfil y alzado: 2 p; planta: 1 p.)
Comprueba tu dibujo comparándolo con la solución oficial detallada a continuación.
Solución
Según los criterios oficiales de corrección
Se pide, dibujando a escala, en la hoja siguiente, completar las vistas diédricas indicadas. Se recomienda comenzar completando el perfil derecho.
Solución: Solución gráfica: - Perfil derecho: Completar las líneas ocultas correspondientes al taladro vertical cilíndrico de , así como la base y escalonamiento de la pieza a cota 18. - Alzado: Trazar el escalón inferior de altura 12 mm y 18 mm, la arista oculta que define la base del hueco cilíndrico y la delimitación de la superficie cilíndrica frontal proyectada como rectángulo. - Planta: Trazar la arista correspondiente a la base de la superficie curva, la discontinuidad de la superficie escalonada y la correspondencia con el taladro cilíndrico pasante.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
