Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Enunciado

BLOQUE 5. SISTEMAS INFORMÁTICOS EMERGENTES Y SISTEMAS AUTOMÁTICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 5.2.

Simplifique el diagrama de bloques y obtenga la función de transferencia $Y/R$ . [1,2 puntos]

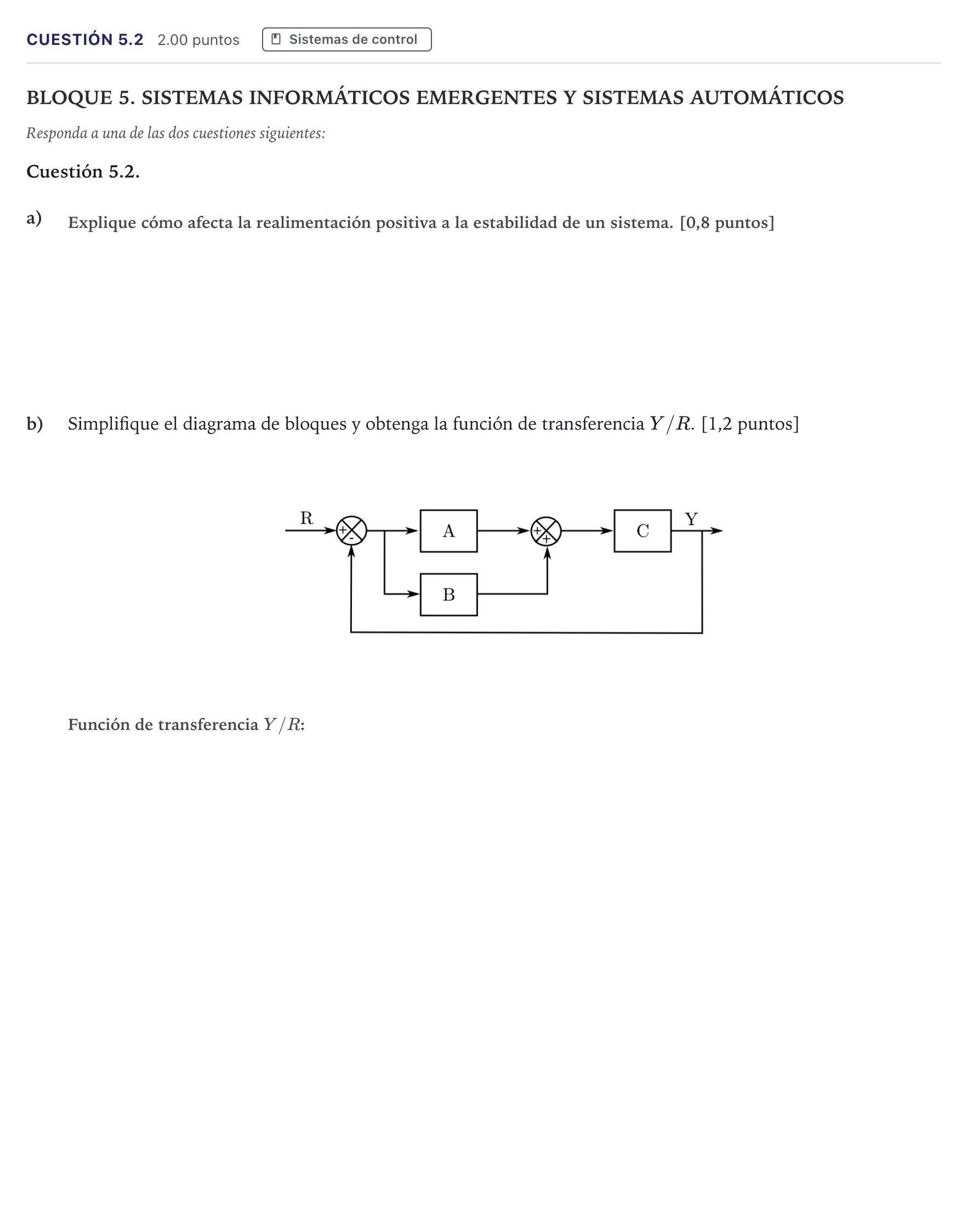

Enunciado: Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Según los criterios oficiales de corrección

a) Explique cómo afecta la realimentación positiva a la estabilidad de un sistema.

Solución: La realimentación positiva tiende a desestabilizar el sistema amplificando los cambios en la salida.

b) Simplifique el diagrama de bloques y obtenga la función de transferencia $Y/R$ .

Solución: $\frac{Y}{R} = \frac{(A+B)C}{1+(A+B)C}$
