Enunciado

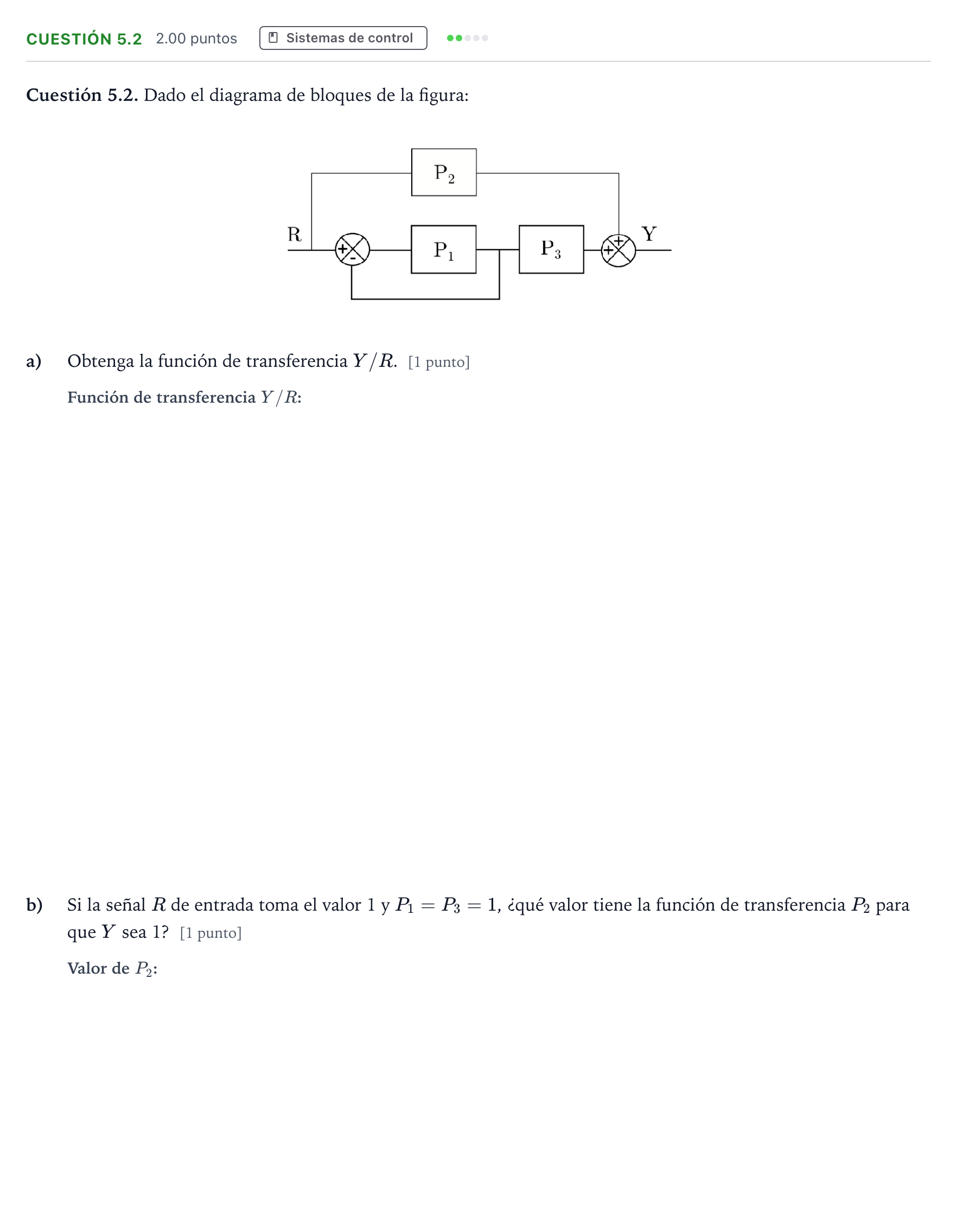

Cuestión 5.2. Dado el diagrama de bloques de la figura:

Obtenga la función de transferencia $Y/R$ .

[1 punto]

Si la señal $R$ de entrada toma el valor 1 y $P_1 = P_3 = 1$ , ¿qué valor tiene la función de transferencia $P_2$ para que $Y$ sea 1?

[1 punto]

Enunciado: Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Modelo 2025

Según los criterios oficiales de corrección

a) Obtenga la función de transferencia Y/R.

Solución: $P_2 + \frac{P_1 P_3}{1 + P_1}$ / $\frac{P_2(1 + P_1) + P_1 P_3}{1 + P_1}$

b) Si la señal R de entrada toma el valor 1 y P1=P3=1 ¿qué valor tiene la función de transferencia P2 para que Y sea 1?

Solución: 1/2 / 0,5
