Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Enunciado

BLOQUE 5. SISTEMAS INFORMÁTICOS EMERGENTES Y SISTEMAS AUTOMÁTICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 5.2.

Defina qué es la función de transferencia de un sistema. [0,8 puntos]

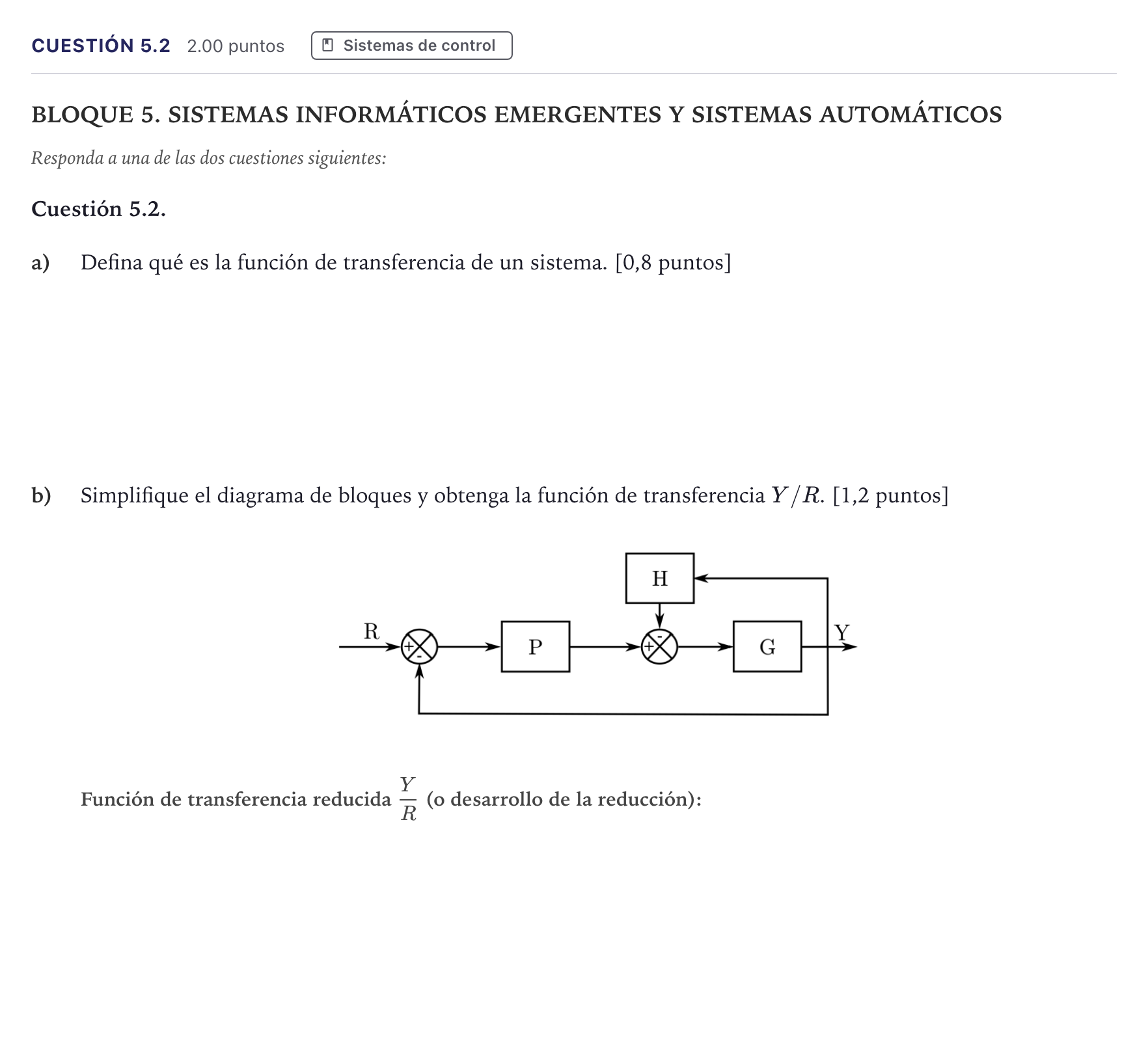

Simplifique el diagrama de bloques y obtenga la función de transferencia $Y/R$ . [1,2 puntos]

Enunciado: Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Según los criterios oficiales de corrección

a) Defina qué es la función de transferencia de un sistema.

Solución: La función de transferencia describe la relación entre la entrada aplicada a un sistema y la respuesta obtenida.

b) Simplifique el diagrama de bloques y obtenga la función de transferencia Y/R.

Solución: $\frac{Y}{R} = \frac{PG}{1 + GH + PG}$
