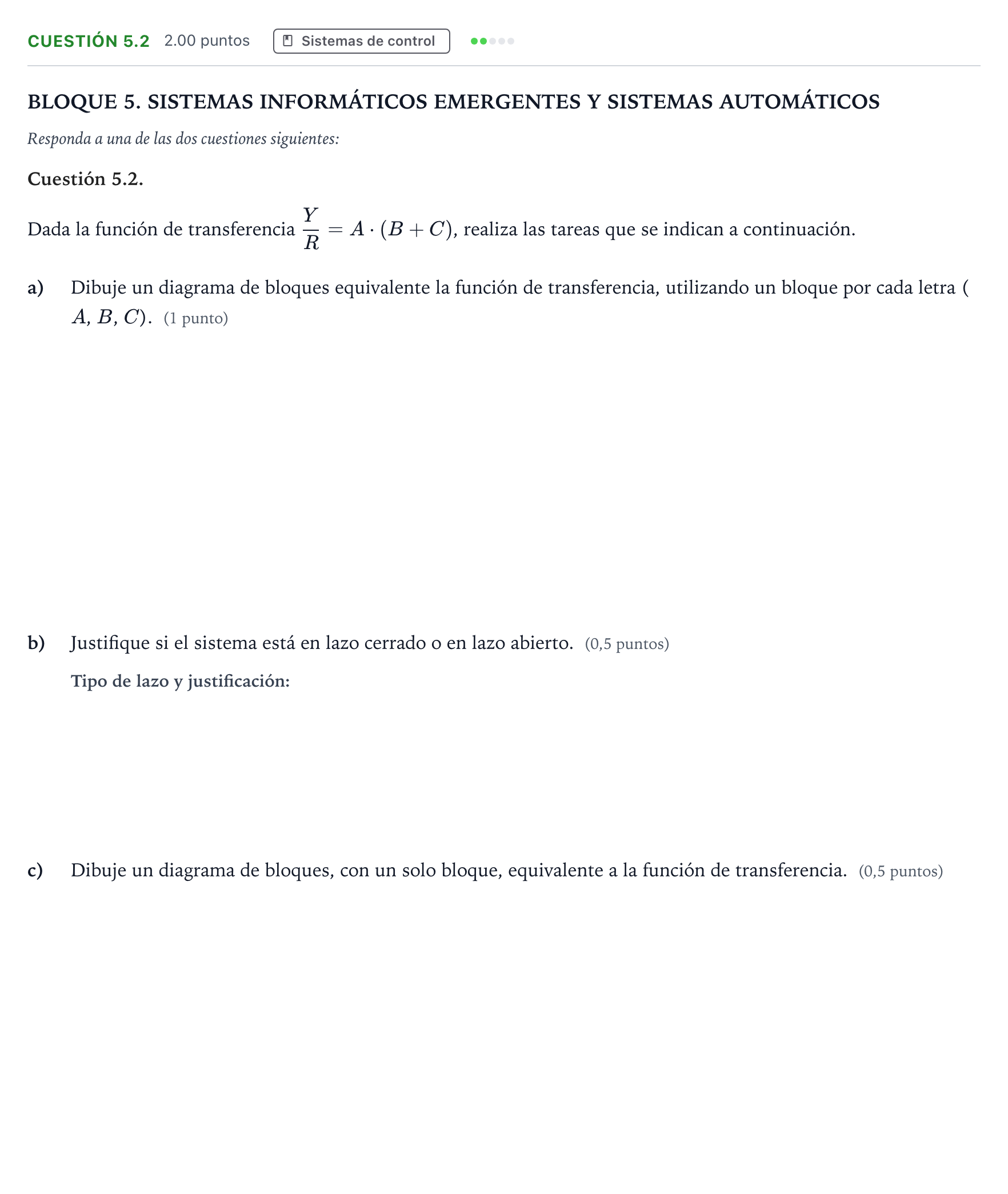

Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2025

BLOQUE 5. SISTEMAS INFORMÁTICOS EMERGENTES Y SISTEMAS AUTOMÁTICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 5.2.

Dada la función de transferencia $\frac{Y}{R} = A \cdot (B + C)$, realiza las tareas que se indican a continuación.

a)

Dibuje un diagrama de bloques equivalente la función de transferencia, utilizando un bloque por cada letra ($A$, $B$, $C$). (1 punto)

b)

Justifique si el sistema está en lazo cerrado o en lazo abierto. (0,5 puntos)

c)

Dibuje un diagrama de bloques, con un solo bloque, equivalente a la función de transferencia. (0,5 puntos)
