Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2024

Enunciado

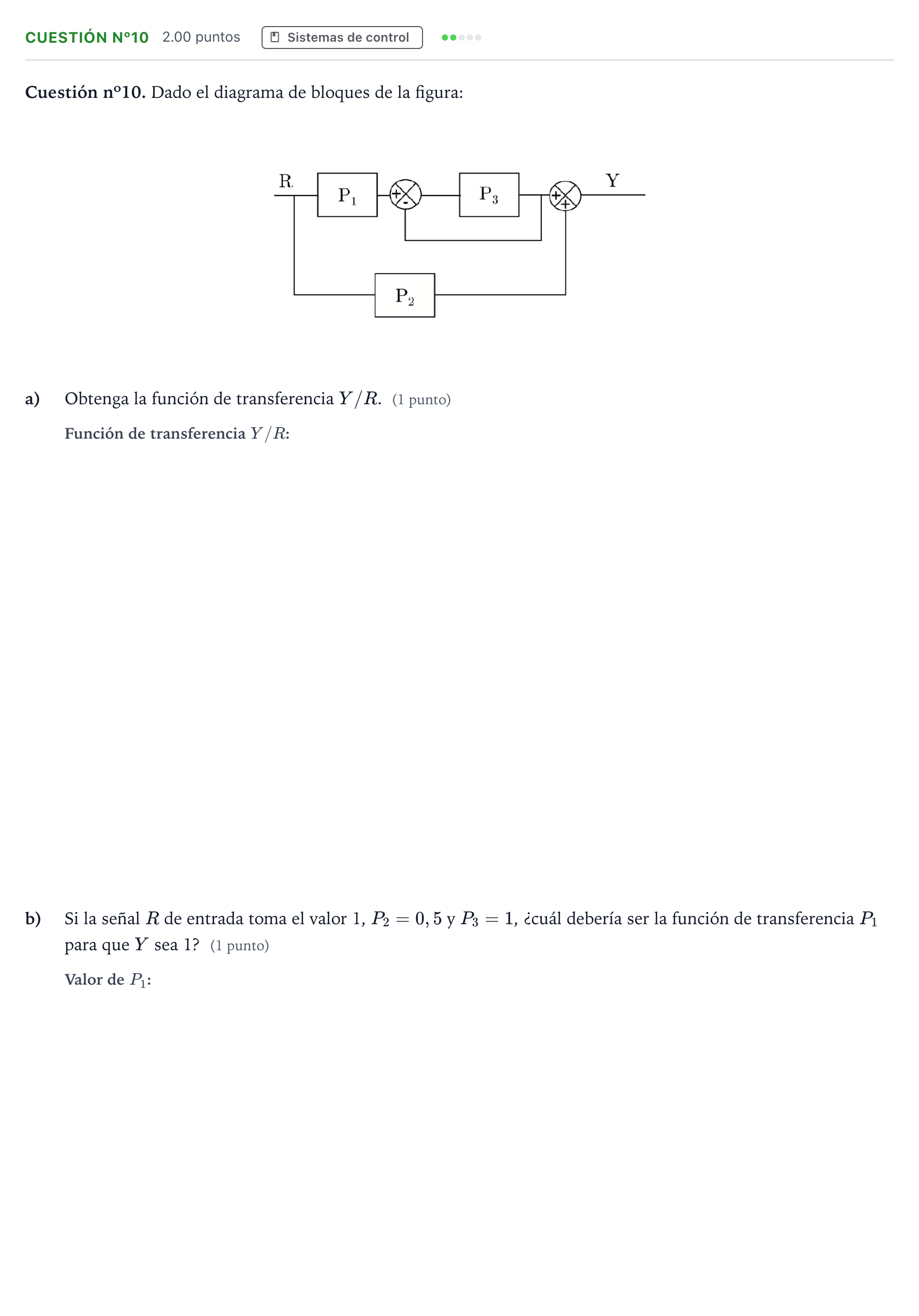

Cuestión nº10. Dado el diagrama de bloques de la figura:

Obtenga la función de transferencia $Y/R$ . (1 punto)

Si la señal $R$ de entrada toma el valor 1, $P_2=0,5$ y $P_3=1$ , ¿cuál debería ser la función de transferencia $P_1$ para que $Y$ sea 1? (1 punto)

Enunciado: Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2024

Según los criterios oficiales de corrección

a) Obtenga la función de transferencia Y/R.

Solución: $\frac{Y}{R} = \frac{P_1 P_3}{1 + P_3} + P_2$

b) Si la señal R de entrada toma el valor 1, P2=0,5 y P3=1 ¿cuál debería ser la función de transferencia P1 para que Y sea 1?

Solución: $P_1 = 1$
