Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Modelo 2024
Tema: Sistemas de control · Del examen Modelo (2024)

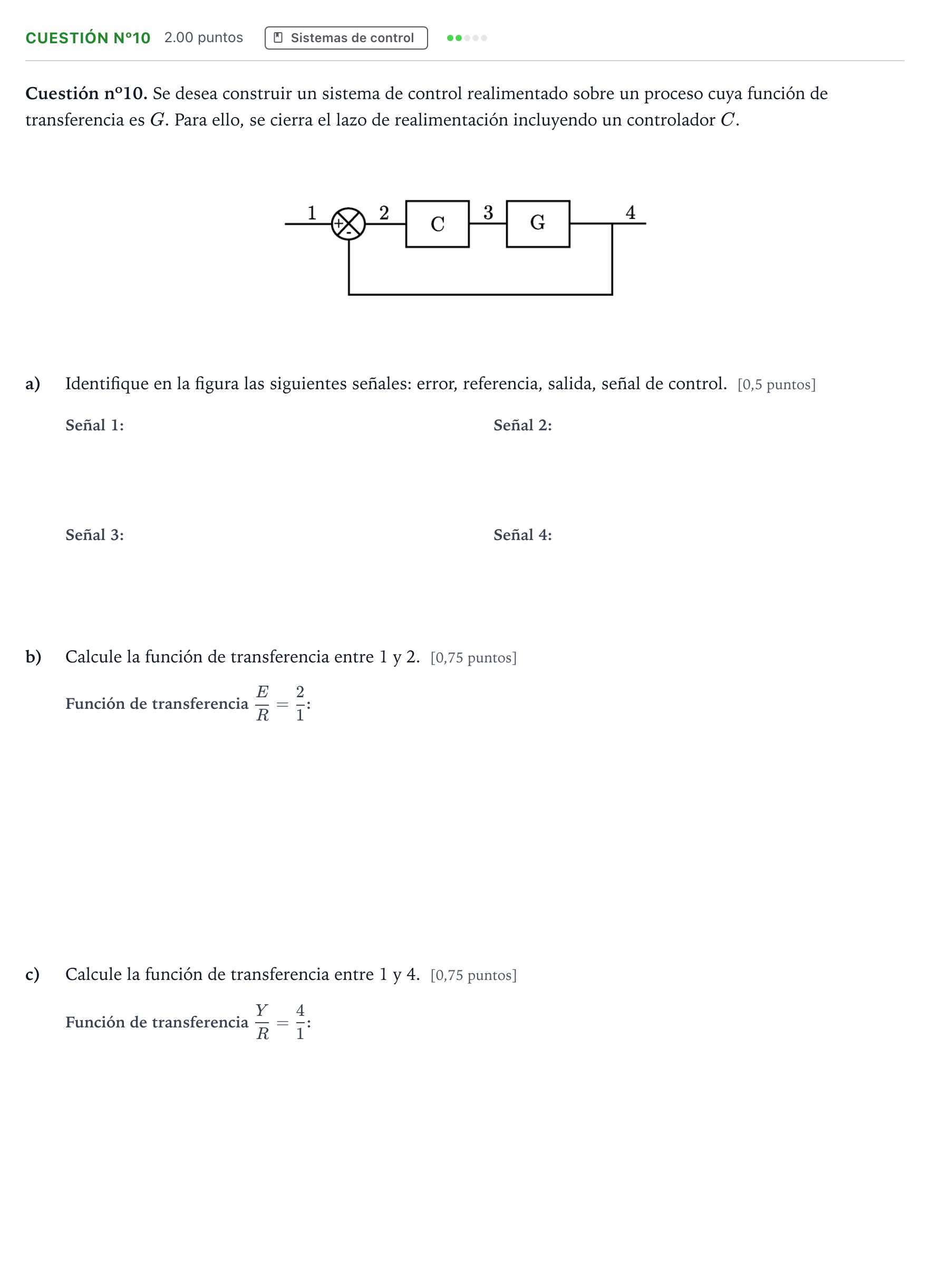

Enunciado
Cuestión nº10. Se desea construir un sistema de control realimentado sobre un proceso cuya función de transferencia es . Para ello, se cierra el lazo de realimentación incluyendo un controlador .
a)
Identifique en la figura las siguientes señales: error, referencia, salida, señal de control. [0,5 puntos]
b)
Calcule la función de transferencia entre 1 y 2. [0,75 puntos]
c)
Calcule la función de transferencia entre 1 y 4. [0,75 puntos]
Solución
Según los criterios oficiales de corrección
a) Identifique en la figura las siguientes señales: error, referencia, salida, señal de control.
Solución: 1: referencia; 2: error; 3: señal de control; 4: salida
b) Calcule la función de transferencia entre 1 y 2.
Solución:
c) Calcule la función de transferencia entre 1 y 4.
Solución:
