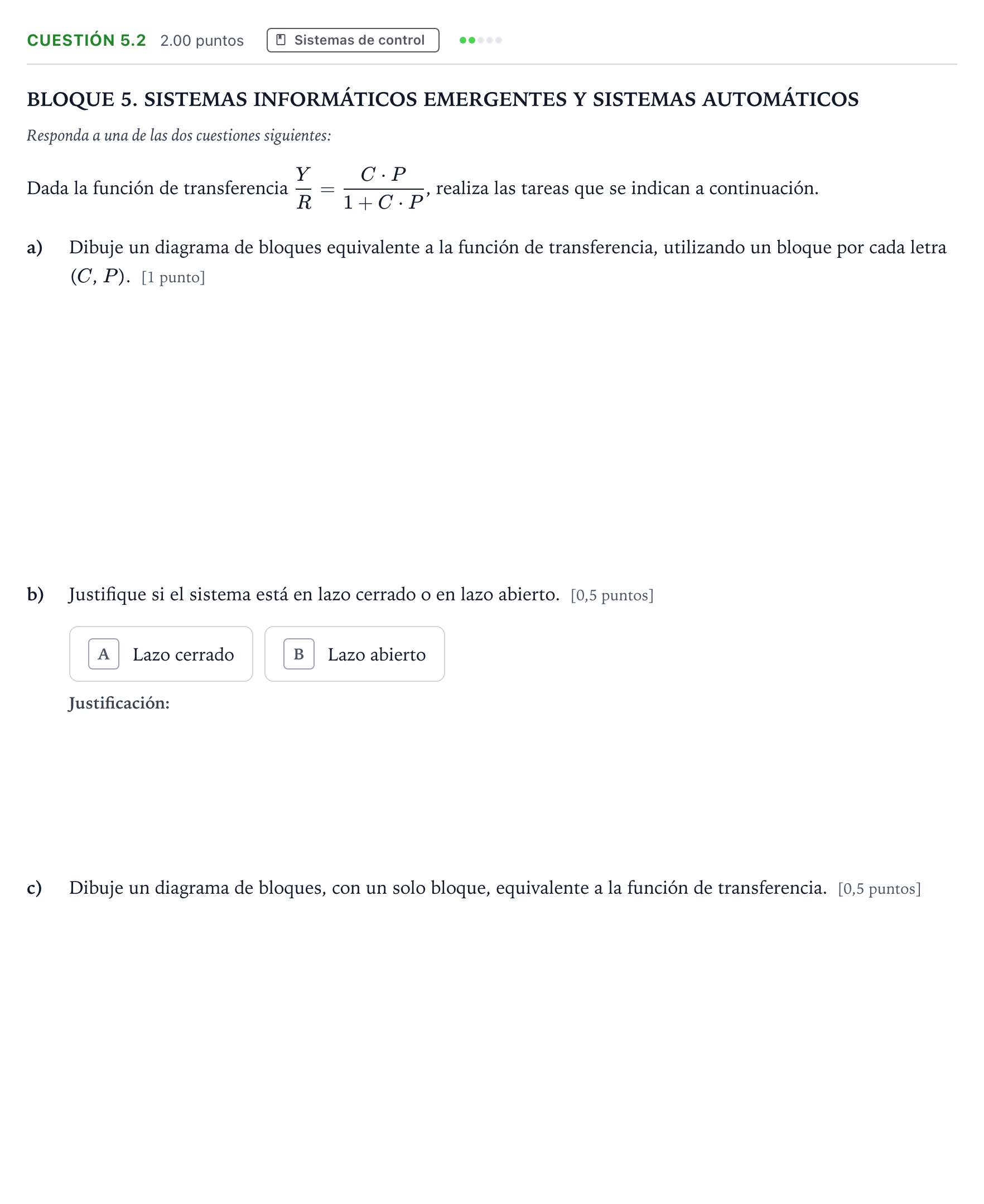

Cuestión 5.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2025

BLOQUE 5. SISTEMAS INFORMÁTICOS EMERGENTES Y SISTEMAS AUTOMÁTICOS

Responda a una de las dos cuestiones siguientes:

Dada la función de transferencia $\frac{Y}{R} = \frac{C\cdot P}{1+C\cdot P}$, realiza las tareas que se indican a continuación.

a)

Dibuje un diagrama de bloques equivalente a la función de transferencia, utilizando un bloque por cada letra ($C$, $P$). [1 punto]

b)

Justifique si el sistema está en lazo cerrado o en lazo abierto. [0,5 puntos]

A

Lazo cerrado

B

Lazo abierto

c)

Dibuje un diagrama de bloques, con un solo bloque, equivalente a la función de transferencia. [0,5 puntos]
