Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2024

Tema: Sistemas de control · Del examen Ordinaria (2024)

Enunciado

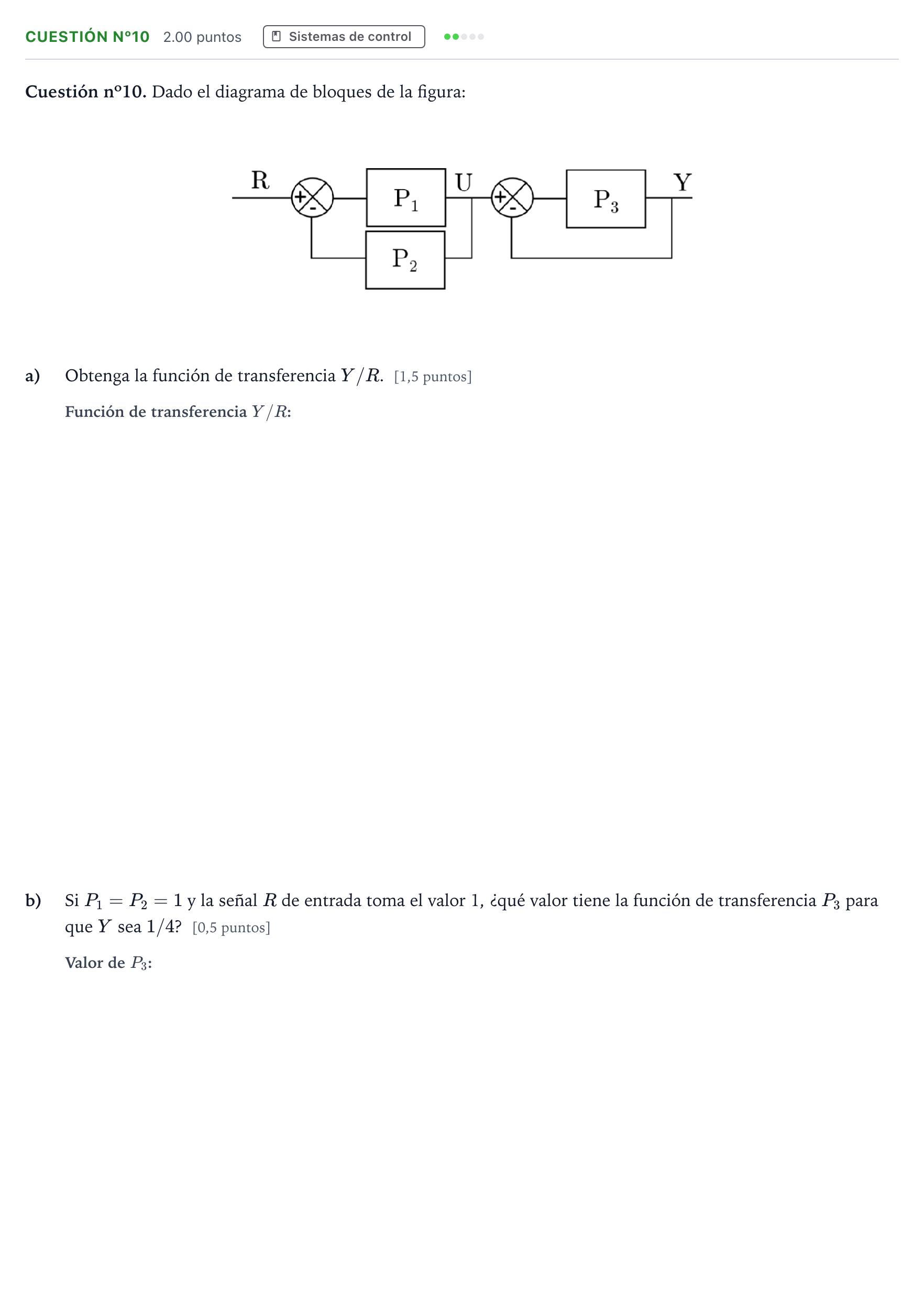

Cuestión nº10. Dado el diagrama de bloques de la figura:

a)

Obtenga la función de transferencia Y/RY/R. [1,5 puntos]

b)

Si P1=P2=1P_1 = P_2 = 1 y la señal RR de entrada toma el valor 1, ¿qué valor tiene la función de transferencia P3P_3 para que YY sea 1/41/4? [0,5 puntos]

Enunciado: Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Ordinaria 2024

Solución

Según los criterios oficiales de corrección

a) Obtenga la función de transferencia Y/R. (1,5 puntos)

Solución: P1⋅P3(1+P1⋅P2)(1+P3)\frac{P_1 \cdot P_3}{(1 + P_1 \cdot P_2)(1 + P_3)}

b) Si P1 = P2 = 1 y la señal R de entrada toma el valor 1, ¿qué valor tiene la función de transferencia P3 para que Y sea 1/4? (0,5 puntos)

Solución: 1

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
