Enunciado

BLOQUE 4. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 4.2. Dada la función lógica:

$F(A,B,C,D) = (B+C)\cdot(A+\overline{C}+\overline{D})\cdot(\overline{B}+\overline{C})$

Implemente el circuito más simplificado usando puertas NOT, AND y OR con el número de entradas que corresponda. [1 punto]

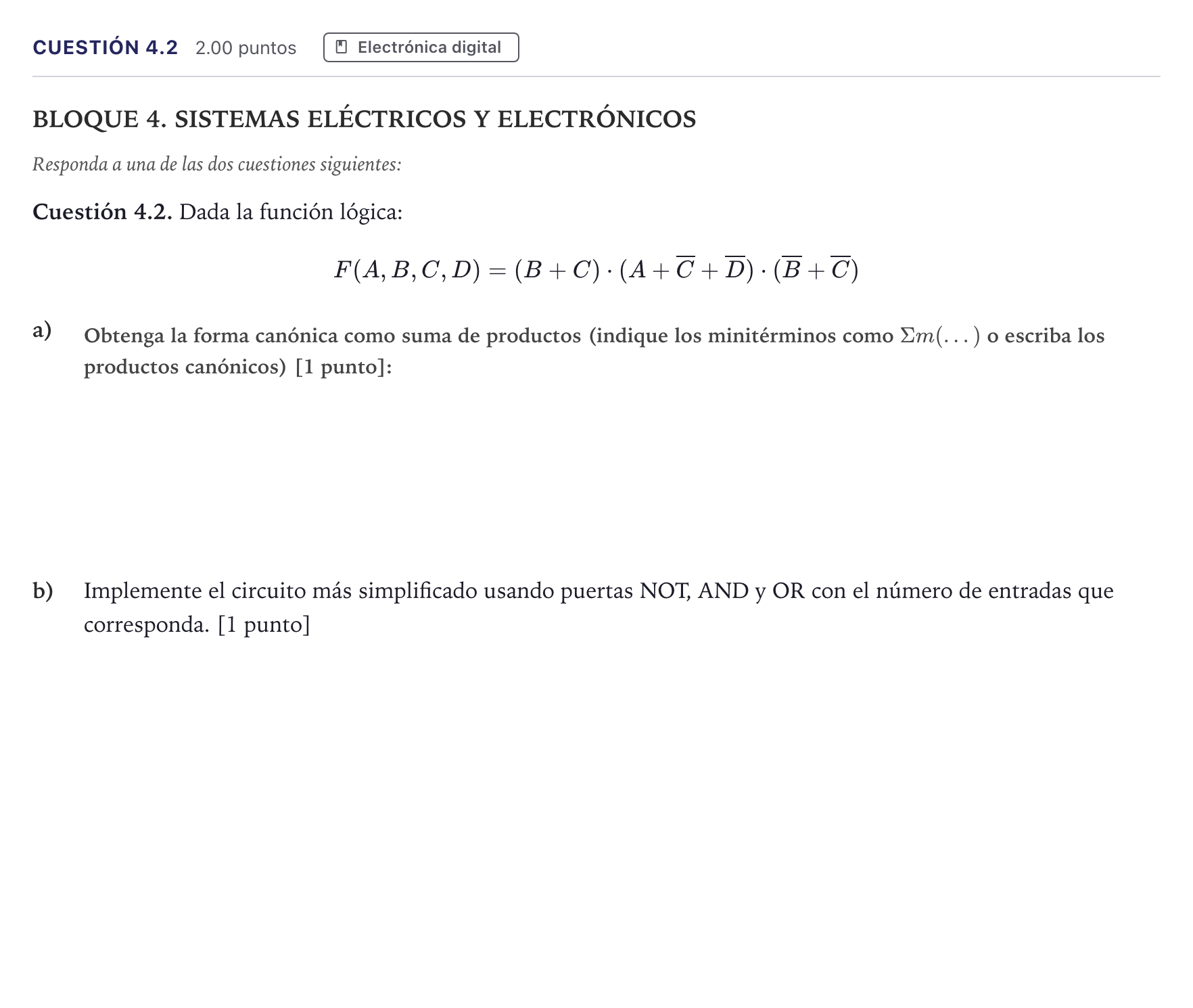

Enunciado: Cuestión 4.2 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Según los criterios oficiales de corrección

a) Obtenga la forma canónica como suma de productos.

Solución: $F(A,B,C,D) = \Sigma m(2,4,5,10,11,12,13)$

b) Implemente el circuito más simplificado usando puertas NOT, AND y OR con el número de entradas que corresponda.

Solución: Expresión más simplificada agrupando ceros: $F(A,B,C,D) = (B+C)\cdot(A+\overline{C}+\overline{D})\cdot(\overline{B}+\overline{C})$
