Cuestión 4.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2025

Enunciado

BLOQUE 4. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS

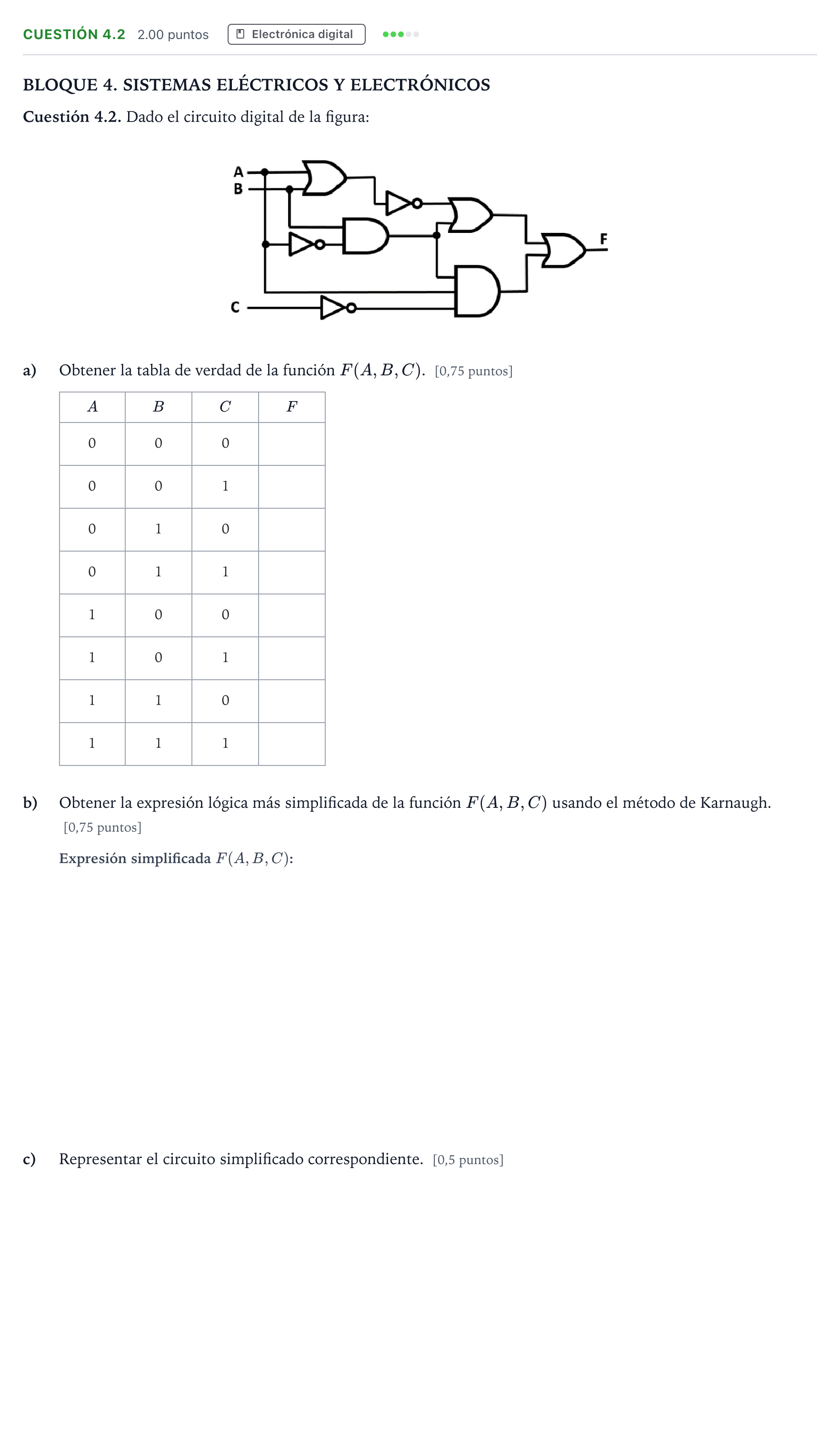

Cuestión 4.2. Dado el circuito digital de la figura:

Obtener la tabla de verdad de la función $F(A,B,C)$ . [0,75 puntos]

$A$

$B$

$C$

$F$

Obtener la expresión lógica más simplificada de la función $F(A,B,C)$ usando el método de Karnaugh. [0,75 puntos]

Representar el circuito simplificado correspondiente. [0,5 puntos]

Enunciado: Cuestión 4.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2025

Solución de AprenAI (no es la oficial)

a) Fila 0 (A=0, B=0, C=0) de la tabla de verdad

Solución: 1

a) Fila 1 (A=0, B=0, C=1) de la tabla de verdad

Solución: 1

a) Fila 2 (A=0, B=1, C=0) de la tabla de verdad

Solución: 1

a) Fila 3 (A=0, B=1, C=1) de la tabla de verdad

Solución: 1

a) Fila 4 (A=1, B=0, C=0) de la tabla de verdad

Solución: 0

Las soluciones de los 5 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
