Cuestión nº8 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2024

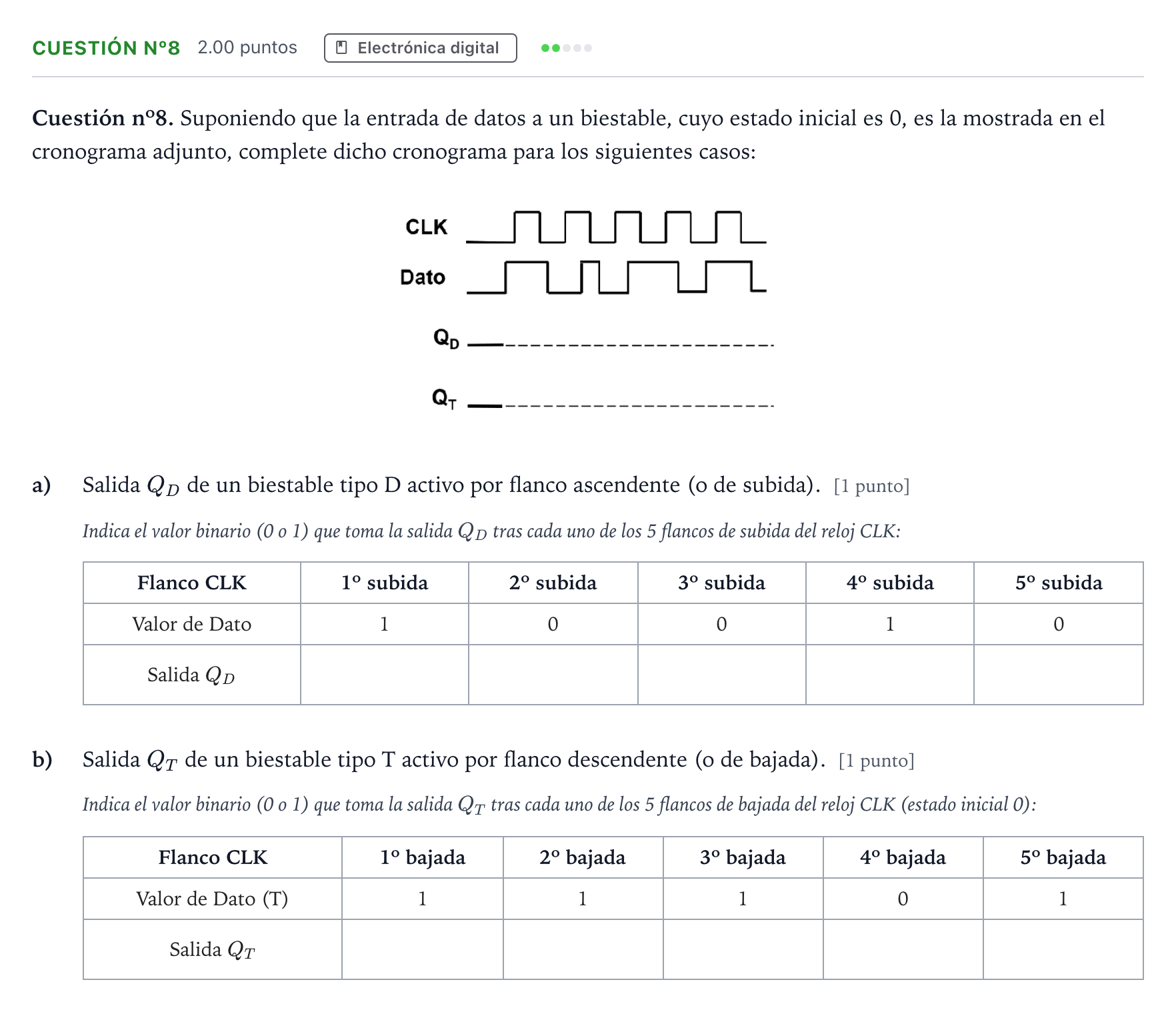

Cuestión nº8. Suponiendo que la entrada de datos a un biestable, cuyo estado inicial es 0, es la mostrada en el cronograma adjunto, complete dicho cronograma para los siguientes casos:

a)

Salida $Q_D$ de un biestable tipo D activo por flanco ascendente (o de subida). [1 punto]

Indica el valor binario (0 o 1) que toma la salida $Q_D$ tras cada uno de los 5 flancos de subida del reloj CLK:

Flanco CLK · 1º subida · 2º subida · 3º subida · 4º subida · 5º subida

Valor de Dato · 1 · 0 · 0 · 1 · 0

Salida $Q_D$

b)

Salida $Q_T$ de un biestable tipo T activo por flanco descendente (o de bajada). [1 punto]

Indica el valor binario (0 o 1) que toma la salida $Q_T$ tras cada uno de los 5 flancos de bajada del reloj CLK (estado inicial 0):

Flanco CLK · 1º bajada · 2º bajada · 3º bajada · 4º bajada · 5º bajada

Valor de Dato (T) · 1 · 1 · 1 · 0 · 1

Salida $Q_T$
