Cuestión 4.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Tema: Electrónica digital · Del examen Extraordinaria Coincidencias (2026)

Enunciado

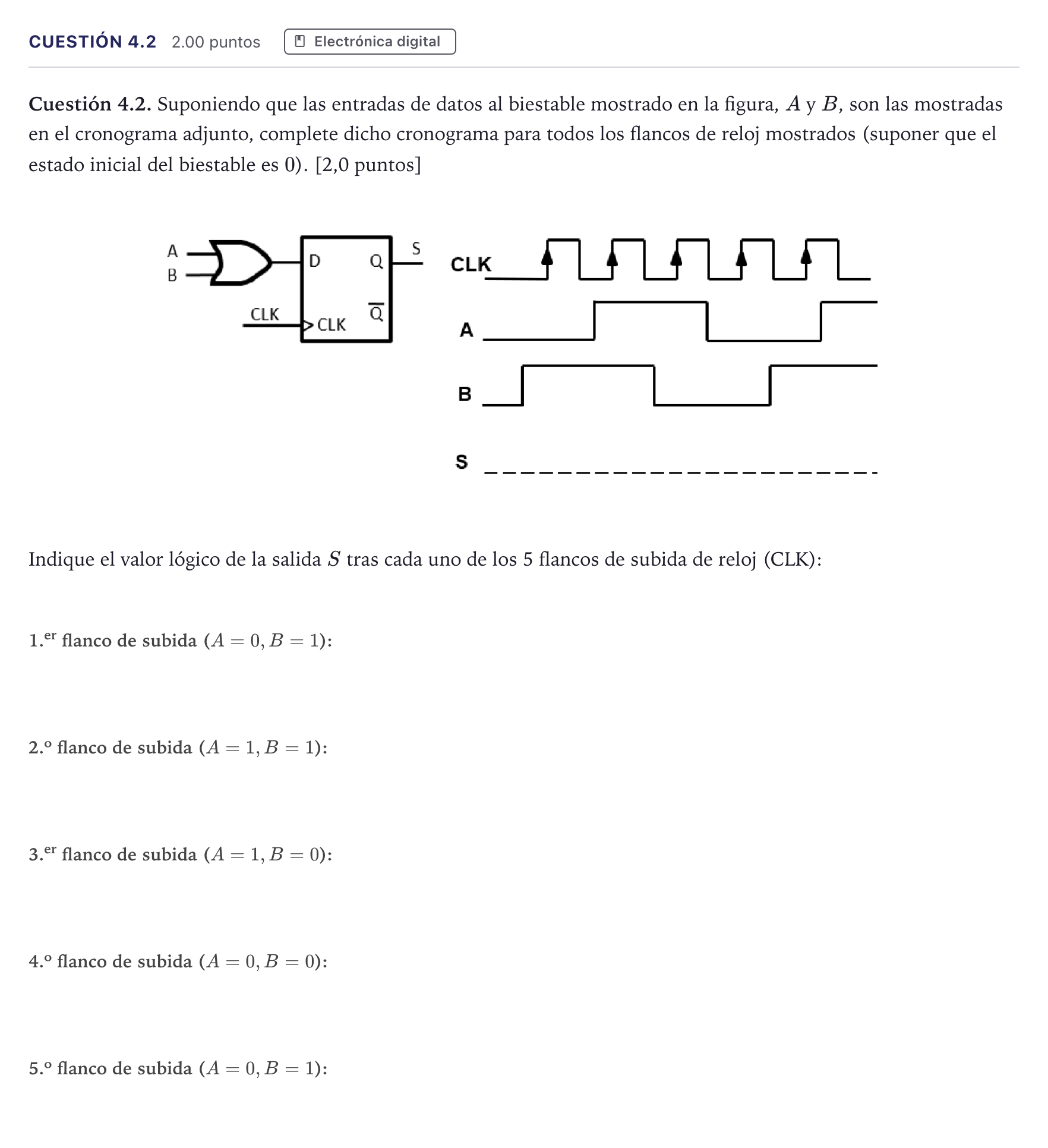

Cuestión 4.2. Suponiendo que las entradas de datos al biestable mostrado en la figura, AA y BB, son las mostradas en el cronograma adjunto, complete dicho cronograma para todos los flancos de reloj mostrados (suponer que el estado inicial del biestable es 00). [2,0 puntos]

Indique el valor lógico de la salida SS tras cada uno de los 5 flancos de subida de reloj (CLK):

Enunciado: Cuestión 4.2 · Tecnología e Ingeniería II PAU Madrid Extraordinaria Coincidencias 2026

Solución

Según los criterios oficiales de corrección

Valor de S tras el 1.er flanco de subida de reloj

Solución: 1

Valor de S tras el 2.º flanco de subida de reloj

Solución: 1

Valor de S tras el 3.er flanco de subida de reloj

Solución: 1

Valor de S tras el 4.º flanco de subida de reloj

Solución: 0

Valor de S tras el 5.º flanco de subida de reloj

Solución: 1
