Apartado D - Pregunta 1 · Dibujo técnico II PAU La Rioja Ordinaria 2026

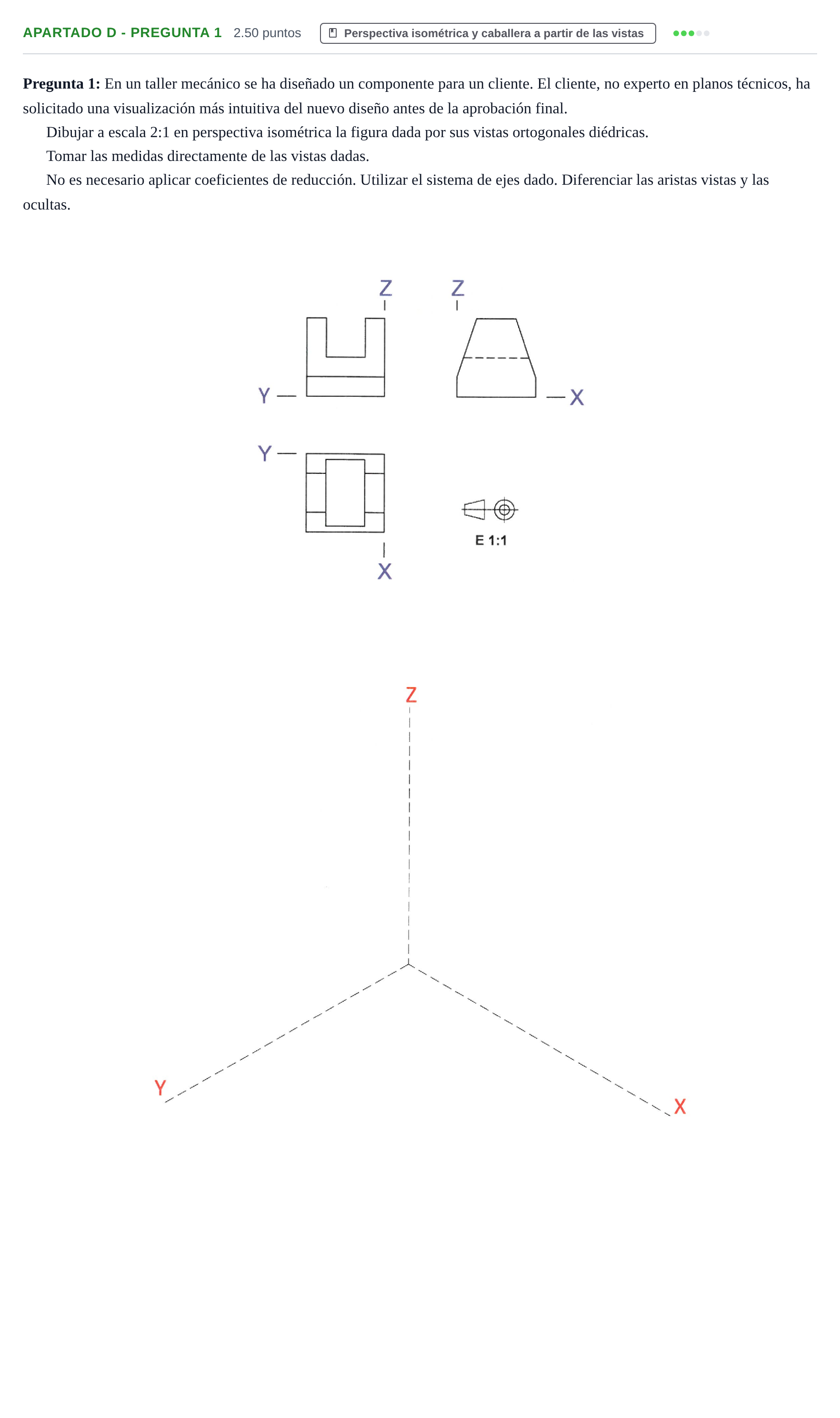

Dibujar a escala 2:1 en perspectiva isométrica la figura dada por sus vistas ortogonales diédricas.

Solución: Perspectiva isométrica a escala 2:1 (medidas de las vistas ×2, sin coeficiente de reducción, sobre los ejes dados): - Base: prisma recto inferior de planta casi cuadrada (X×Y) y poca altura. Todas sus caras son verticales. - Cuerpo superior en cuña trapecial: las dos caras extremas perpendiculares a X se inclinan hacia dentro desde la base hasta la cara superior, que es más estrecha en X. Es la forma trapecial del perfil XZ. Las dos caras perpendiculares a Y siguen verticales en toda la altura, porque la vista YZ es rectangular. No es un tronco de pirámide. - Ranura en U: vaciado pasante a lo largo del eje X, centrado en Y. Tiene el fondo horizontal aproximadamente a media altura y paredes interiores verticales paralelas al plano XZ. Deja dos muros laterales en los extremos de Y, como muestra la U de la vista YZ. Los extremos de la ranura quedan cortados por las caras inclinadas, por eso el fondo de la ranura es más largo en X que la parte superior de los muros (vista en planta). - Delineación: aristas vistas en trazo continuo grueso y aristas ocultas en trazo discontinuo fino. Entre las ocultas están, por ejemplo, las del fondo de la ranura y las de la pared interior posterior.
