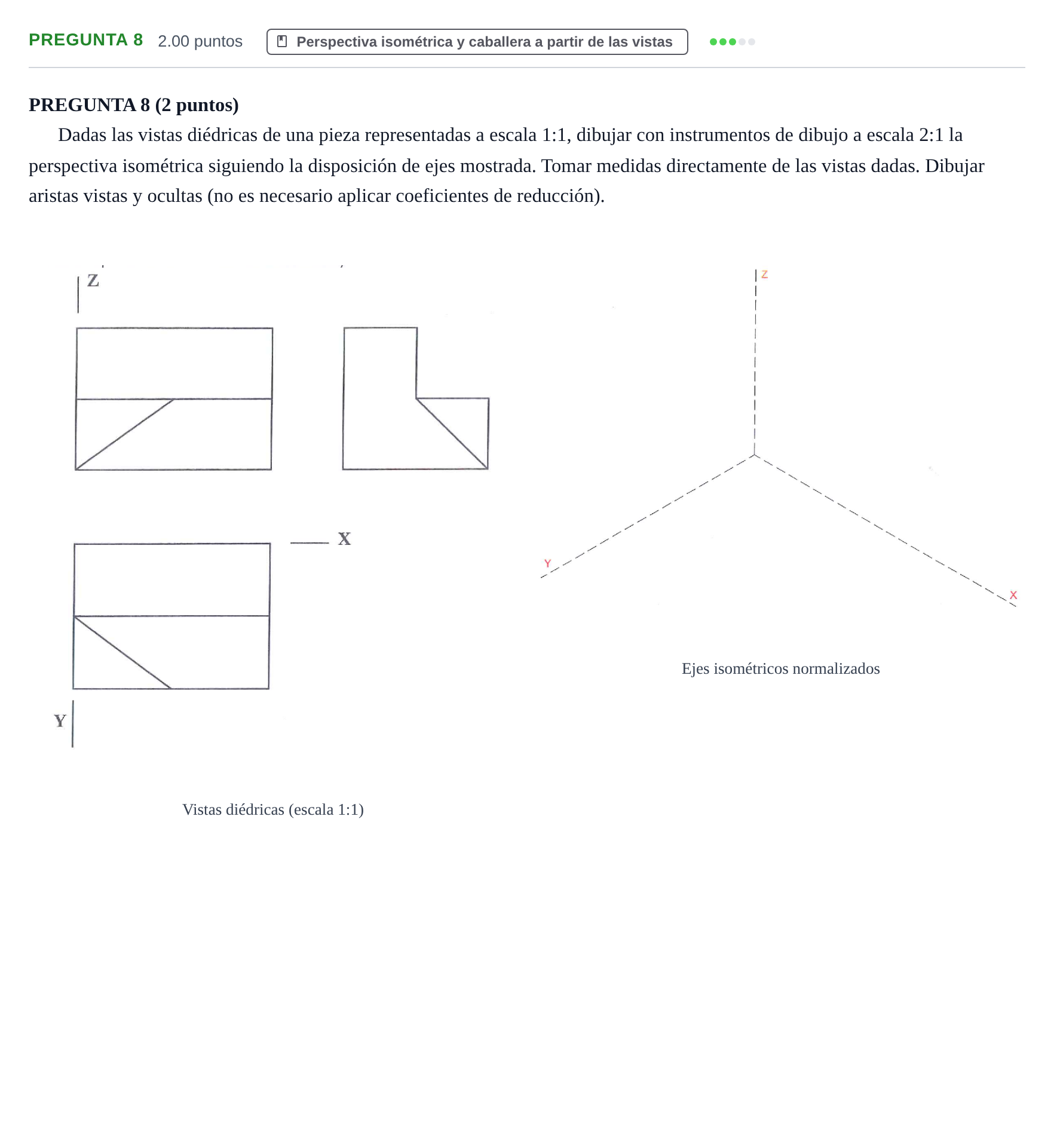

PREGUNTA 8 · Dibujo técnico II PAU La Rioja Extraordinaria 2022

Dibujar con instrumentos de dibujo a escala 2:1 la perspectiva isométrica siguiendo la disposición de ejes mostrada. Tomar medidas directamente de las vistas dadas. Dibujar aristas vistas y ocultas (no es necesario aplicar coeficientes de reducción).

Solución: 1. Bloque envolvente: Trazar el prisma envolvente sobre los ejes isométricos multiplicando el ancho ($X$), la profundidad ($Y$) y la altura ($Z$) de las vistas por 2. 2. Forma general en 'L': El perfil izquierdo muestra que la pieza tiene una sección en forma de 'L', con un cuerpo vertical en la parte posterior y un escalón o base horizontal hacia la parte delantera. 3. Plano inclinado / Chaflán: En la parte frontal inferior izquierda se observa un plano inclinado triangular/trapezoidal visible tanto en alzado como en planta, que corta el escalón inferior desde la mitad de la arista superior hasta el vértice inferior izquierdo. 4. Aristas vistas y ocultas: Trazar todas las aristas vistas con línea continua gruesa y las aristas ocultas con línea de trazos según la orientación de los ejes suministrados.
