PREGUNTA 8 · Dibujo técnico II PAU La Rioja Ordinaria 2022

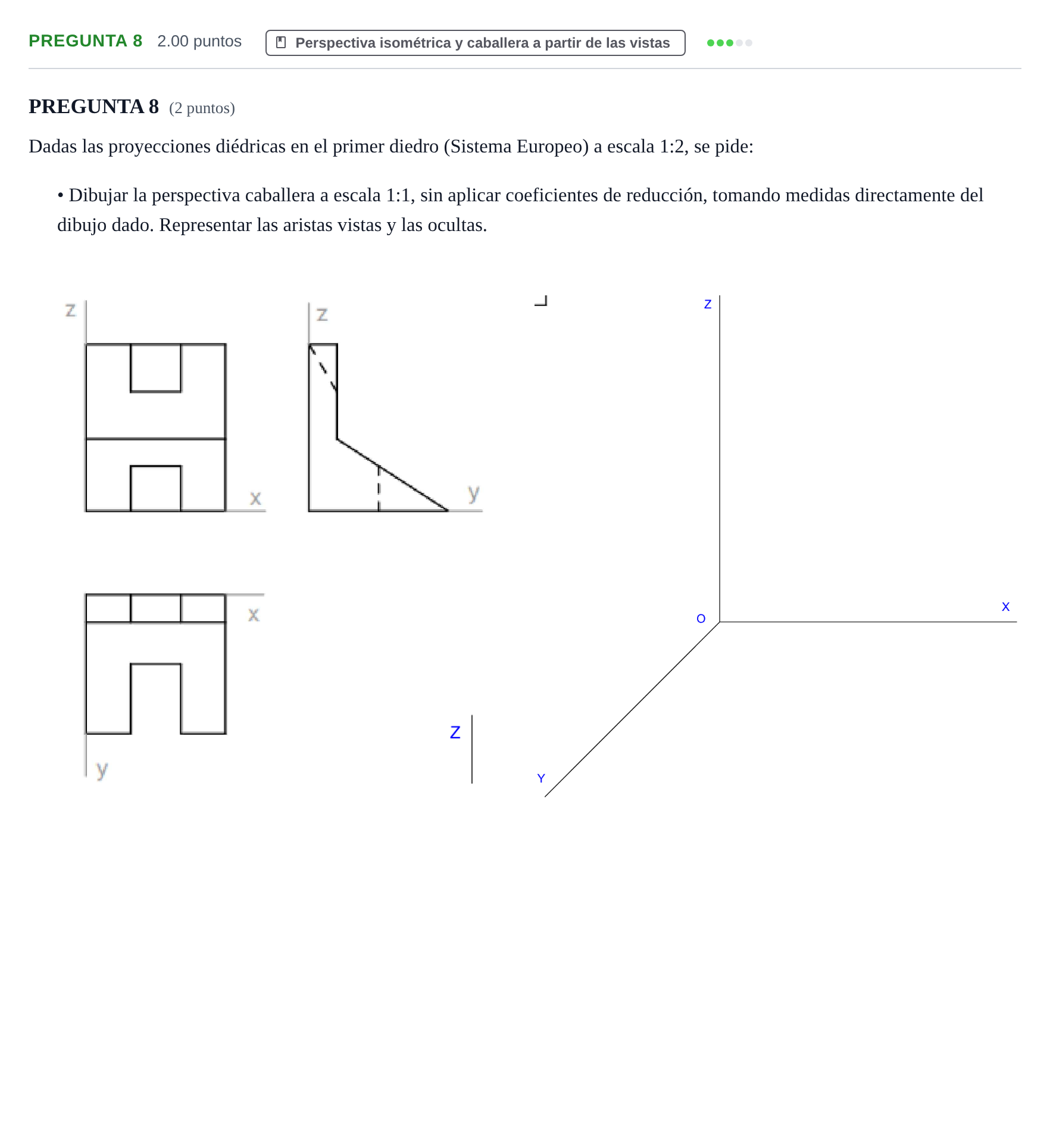

Dibujar la perspectiva caballera a escala 1:1, sin aplicar coeficientes de reducción, tomando medidas directamente del dibujo dado. Representar las aristas vistas y las ocultas.

Solución: Perspectiva caballera (ejes X horizontal, Z vertical, Y oblicuo a 135°, coeficiente 1). Todas las medidas tomadas del dibujo se multiplican por 2, porque se pasa de escala 1:2 a 1:1. La pieza se describe así: 1. Losa trasera vertical. Ocupa todo el ancho X y toda la altura Z, con un espesor pequeño en Y (≈ 1/5 de la profundidad total). 2. Cuña o rampa delantera. Va adosada a la losa. Su cara superior es un plano inclinado que baja desde la cara delantera de la losa, a media altura aproximadamente (≈ 0,43 de la altura total), hasta la arista delantera de la base (y máxima, z = 0). 3. Ranura superior centrada. Tiene un ancho de ≈ 1/3 del ancho total y atraviesa el espesor de la losa. Su fondo NO es horizontal, sino un plano inclinado: arranca en la arista superior trasera (y = 0, z máxima) y llega a la cara delantera de la losa a una profundidad de ≈ 0,28 de la altura. Es la arista discontinua oblicua del perfil. 4. Ranura inferior centrada. Tiene el mismo ancho y forma prismática, con una altura ≈ 0,27 de la altura total. Se abre desde la cara delantera de la rampa y penetra en Y hasta ≈ la mitad de la profundidad total (línea discontinua vertical del perfil). No llega a la losa. Aristas: con trazo continuo las vistas, es decir, el contorno, la losa, el plano inclinado, los bordes de las ranuras y el fondo inclinado de la ranura superior, que se ve desde arriba y delante. Con trazo discontinuo las ocultas, como el fondo y la cara trasera de la ranura inferior y las aristas posteriores de la losa que no se ven.
