PREGUNTA 8 · Dibujo técnico II PAU La Rioja Extraordinaria 2023

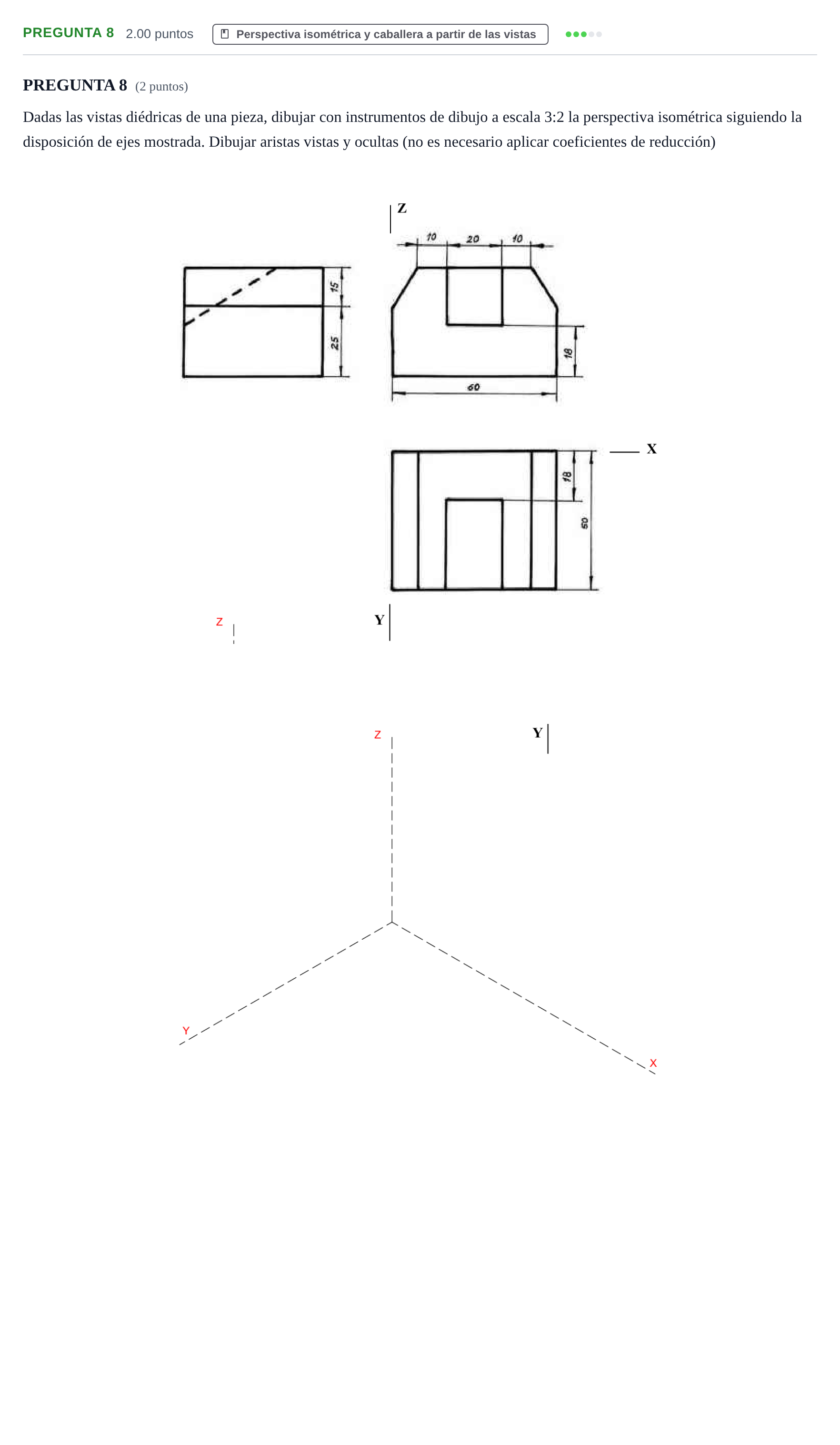

PREGUNTA 8: Dibujar la perspectiva isométrica a escala 3:2 con aristas vistas y ocultas según los ejes dados.

Solución: Perspectiva isométrica a escala 3:2 (dimensiones ×1,5, sin coeficiente de reducción): - Caja envolvente: X = 60×1,5 = 90 mm; Y = 50×1,5 = 75 mm; Z = 40×1,5 = 60 mm. - Chaflanes laterales en toda la profundidad: van desde la cota 25 (25×1,5 = 37,5 mm) en las caras laterales hasta la cara superior, retranqueados 10 mm (15 mm a escala) a cada lado. La meseta superior mide 40 mm (60 mm a escala). - Ranura central abierta por la cara frontal: anchura 20 mm (30 mm), centrada entre x = 20 y x = 40. Su fondo es un plano inclinado que arranca en la cara frontal a la cota 18 (27 mm) y sube hasta la cara superior a 32 mm de la cara frontal (48 mm a escala), es decir, a 18 mm de la cara posterior. Las paredes laterales de la ranura son triángulos verticales. - Aristas vistas con línea continua gruesa. Aristas ocultas con trazos: las aristas posteriores e inferiores de la caja que quedan detrás, según la disposición de ejes.
