Apartado D - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2025

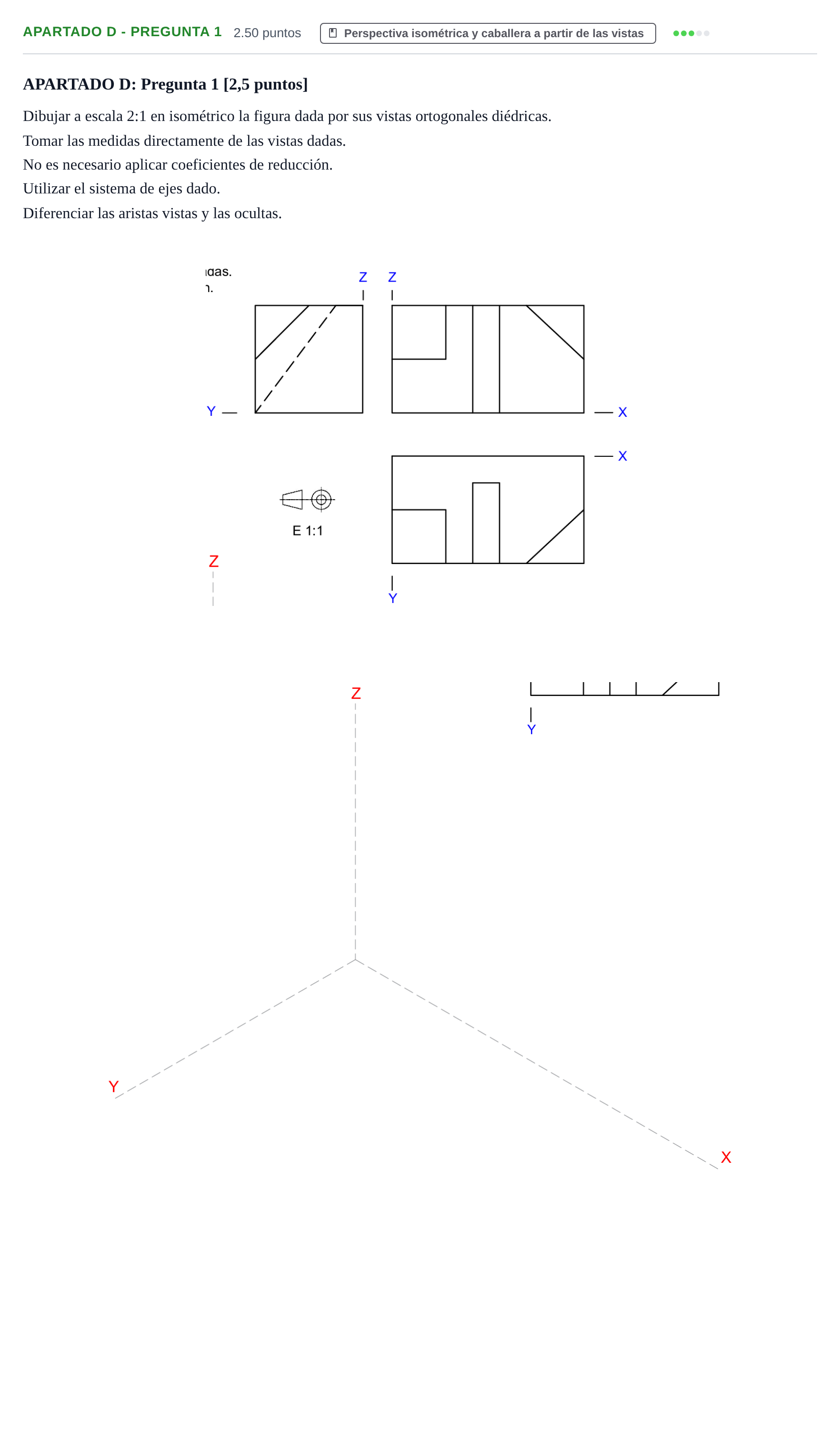

Dibujar a escala 2:1 en isométrico la figura dada por sus vistas ortogonales diédricas.

Solución: Perspectiva isométrica a escala 2:1 orientada en los ejes X, Y, Z dados: 1. Caja envolvente: prisma recto de base rectangular con dimensiones duplicadas ($2:1$) respecto a las medidas tomadas directamente de las vistas en E 1:1, sin aplicar el coeficiente de reducción ($0{,}816$). 2. Chaflán o corte oblicuo: plano inclinado en la esquina derecha, delantera y superior (máximos X, Y y Z), la más cercana al observador. Corta las caras superior, lateral derecha y frontal y forma una cara triangular inclinada. Su traza es la diagonal superior derecha del alzado y la diagonal inferior derecha de la planta. 3. Cajeado o ranura vertical: vaciado central vertical de sección rectangular, según la correspondencia entre alzado y planta. 4. Rebaje en la esquina delantera izquierda: vaciado escalonado en la zona superior izquierda del alzado y delantera izquierda de la planta. 5. Representación de aristas: aristas vistas con línea continua gruesa y aristas ocultas con línea discontinua de trazo medio.
