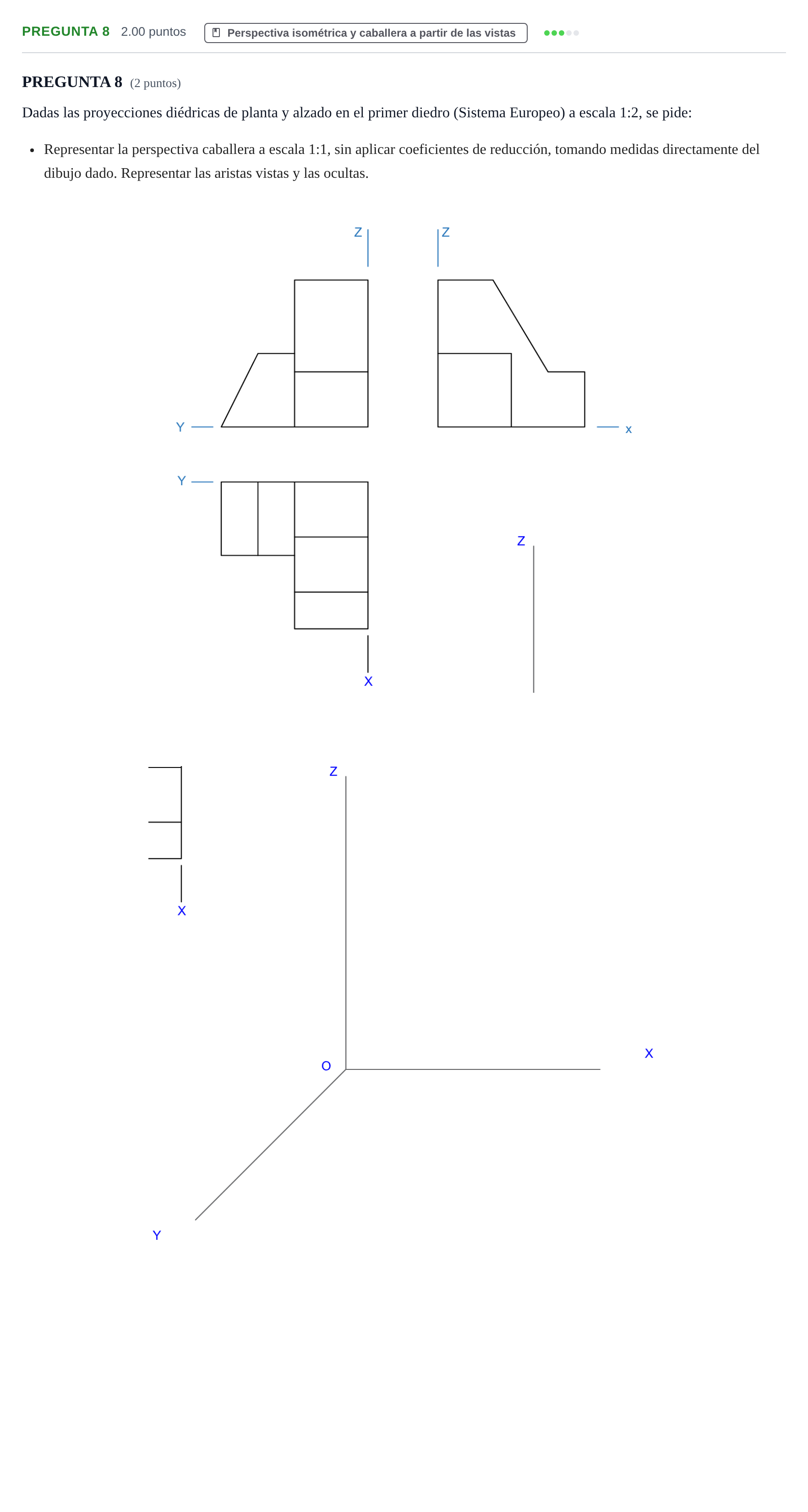

Pregunta 8 · Dibujo técnico II PAU La Rioja Extraordinaria 2024

Representar la perspectiva caballera a escala 1:1, sin aplicar coeficientes de reducción, tomando medidas directamente del dibujo dado. Representar las aristas vistas y las ocultas.

Solución: La perspectiva caballera de la pieza debe reflejar: 1. El prisma envolvente con sus dimensiones en X, Y, Z duplicadas respecto a la escala 1:2 de las vistas para obtener la escala 1:1 solicitada. 2. La cara frontal en el plano XZ dibujada en verdadera magnitud de ángulos y proporciones. 3. El plano inclinado correspondiente al chaflán superior visible en el alzado. 4. El escalonamiento y entrante en forma de L visible en la planta. 5. Todas las aristas vistas representadas con línea continua gruesa y las aristas ocultas con línea discontinua de trazos.
