Apartado D - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2026

Tema: Perspectiva isométrica y caballera a partir de las vistas · Del examen Extraordinaria (2026)

Enunciado

APARTADO D: Preguntas competenciales con optatividad

Valoración: 2,5 puntos. A elegir una entre las preguntas 1 y 2.

Pregunta 1: En un taller mecánico se ha diseñado un componente para un cliente. El cliente, no experto en planos técnicos, ha solicitado una visualización más intuitiva del nuevo diseño antes de la aprobación final.

Dibujar a escala 2:1 en perspectiva isométrica la figura dada por sus vistas ortogonales diédricas.

Tomar las medidas directamente de las vistas dadas.

No es necesario aplicar coeficientes de reducción.

Utilizar el sistema de ejes dado.

Diferenciar las aristas vistas y las ocultas.

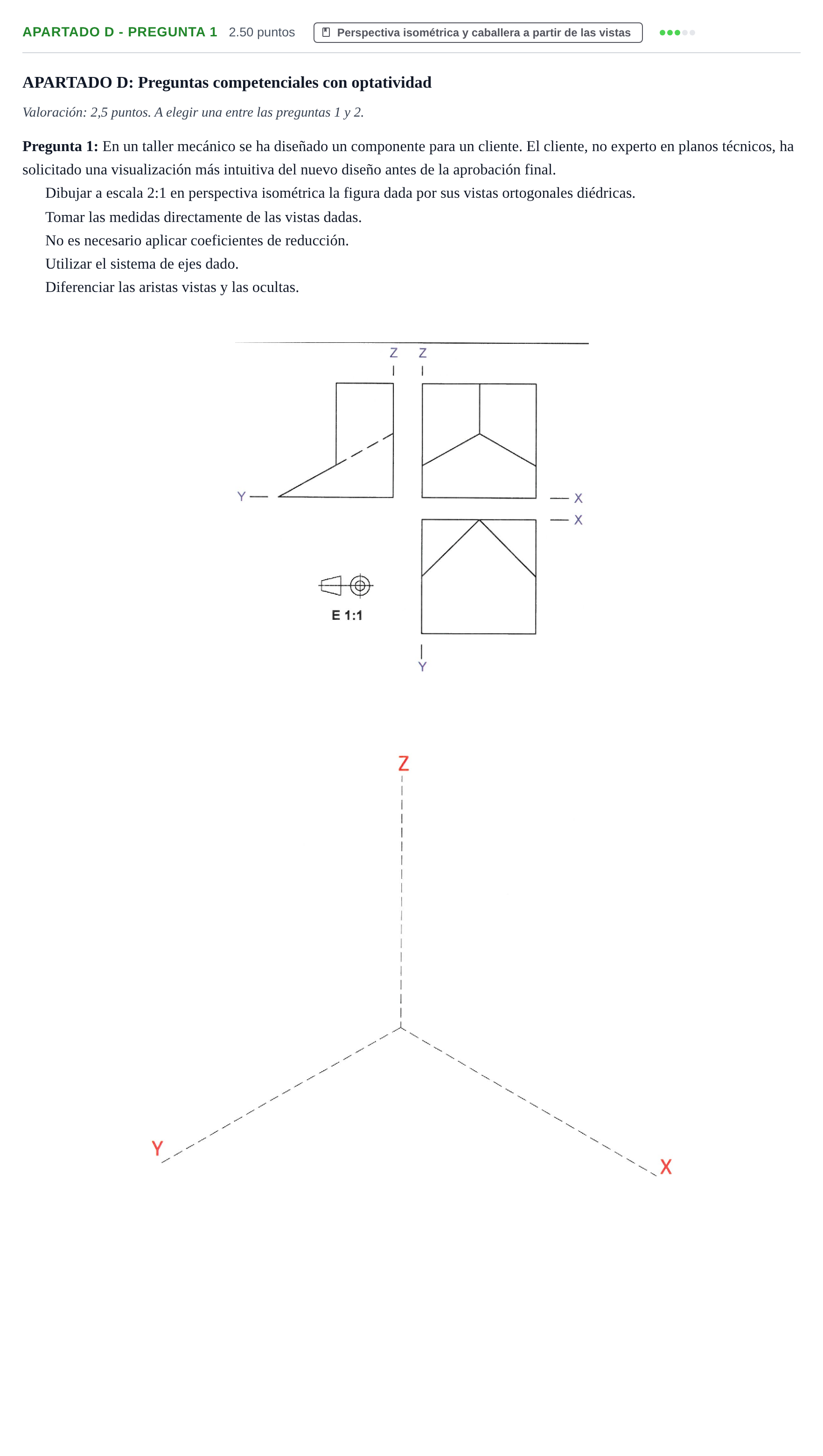

Enunciado: Apartado D - Pregunta 1 · Dibujo técnico II PAU La Rioja Extraordinaria 2026

Solución

Solución de AprenAI (no es la oficial)

Dibujar a escala 2:1 en perspectiva isométrica la figura dada por sus vistas ortogonales diédricas.

Solución: Representación en perspectiva isométrica normalizada sobre los ejes dados con dimensiones multiplicadas por 2 (escala 2:1), representando correctamente las caras planas oblicuas, aristas vistas en línea continua gruesa y aristas ocultas en trazos discontinuos.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
