PREGUNTA 8 · Dibujo técnico II PAU La Rioja Extraordinaria 2021

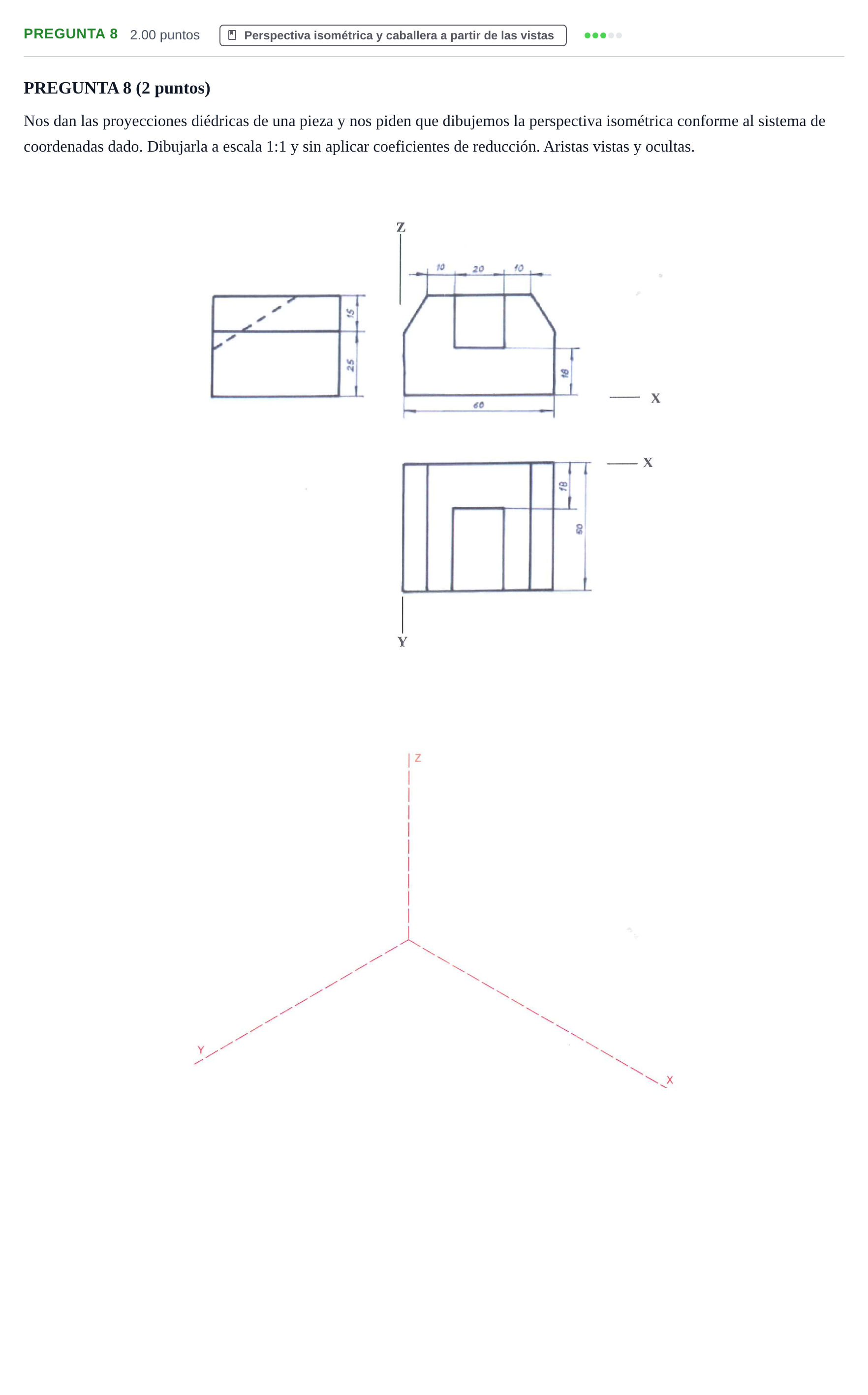

Nos dan las proyecciones diédricas de una pieza y nos piden que dibujemos la perpectiva isométrica conforme al sistema de coordenadas dado. Dibujarla a escala 1:1 y sin aplicar coeficientes de reducción. Aristas vistas y ocultas.

Solución: 1. Bloque envolvente: prisma de $60\text{ mm}$ en X, $50\text{ mm}$ en Y y $40\text{ mm}$ ($25+15$) en Z. 2. Chaflanes laterales: dos chaflanes simétricos a lo largo de todo Y. Cada uno va desde la arista $X=0$ (o $X=60$) a $Z=25$ hasta $X=10$ (o $X=50$) a $Z=40$. La cara superior queda con $40\text{ mm}$ de ancho. En la planta se ven como las líneas en $X=10$ y $X=50$. 3. Ranura central con fondo inclinado: ranura de $20\text{ mm}$ de ancho entre $X=20$ y $X=40$, abierta a la cara frontal y a la superior. - Su fondo es un plano inclinado: en la cara frontal ($Y=50$) está a $Z=18$ (cota 18 del alzado) y sube hasta cortar la cara superior ($Z=40$) en $Y=18$, medido desde la cara posterior (cota 18 de la planta). - No hay pared vertical al fondo: la ranura termina en la arista recta $Y=18$, $Z=40$. - Sus paredes laterales verticales son trapecios. 4. Aristas vistas y ocultas: aristas vistas en línea continua gruesa. Las no visibles se dibujan a trazos, por ejemplo la intersección del fondo inclinado con la pared lateral de la ranura que queda tapada (la línea de trazos del perfil).
