Pregunta 3.2 · Dibujo técnico II PAU Galicia Ordinaria 2025

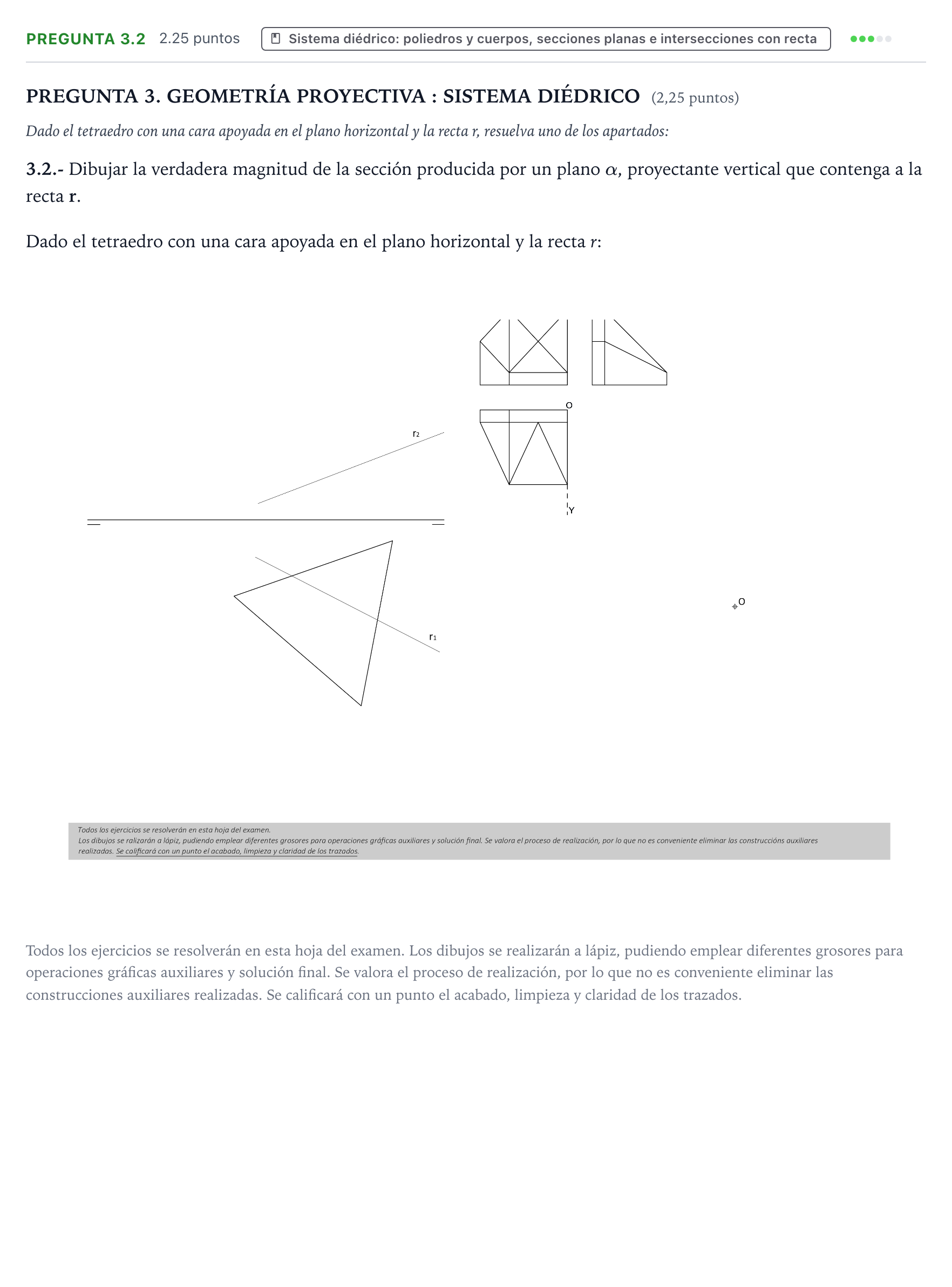

3.2.- Dibujar la verdadera magnitud de la sección producida por un plano α, proyectante vertical que contenga a la recta r

Solución: 1. Determinar el plano proyectante vertical $\alpha$ que contiene a la recta $r$: su traza vertical $\alpha_2$ coincide con $r_2$, y la traza horizontal $\alpha_1$ es perpendicular a la línea de tierra desde el punto donde $\alpha_2$ corta a la línea de tierra. 2. Obtener la sección diédrica del tetraedro: en el alzado, $\alpha_2$ corta directamente a las aristas del tetraedro en los vértices de la sección. Proyectar estos puntos sobre las aristas correspondientes en planta y unirlos adecuadamente para formar el polígono de sección. 3. Abatir el plano $\alpha$ sobre el plano horizontal de proyección (o sobre el vertical) tomando como charnela la traza correspondiente para obtener la verdadera magnitud del polígono de sección resultante.
