Pregunta 3.2 · Dibujo técnico II PAU Galicia Ordinaria 2026

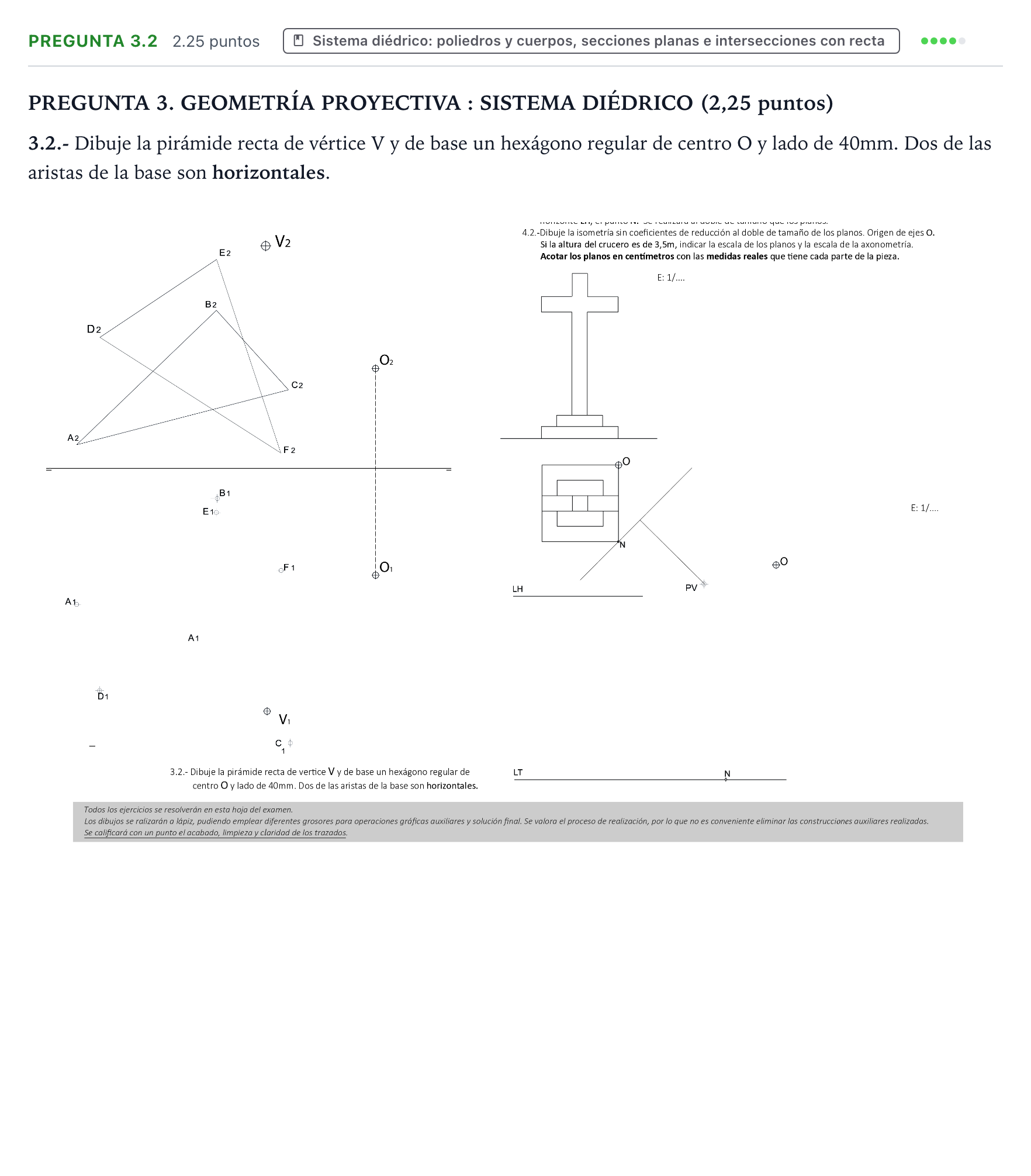

3.2.- Dibuje la pirámide recta de vertice V y de base un hexágono regular de centro O y lado de 40mm. Dos de las aristas de la base son horizontales.

Solución: Resolución gráfica completa: 1. Determinación de las trazas del plano de la base perpendicular a la recta $VO$ pasando por $O$. 2. Abatimiento del plano y del centro $O$. 3. Construcción del hexágono regular de lado $40\text{ mm}$ en verdadera magnitud en el abatimiento, disponiendo dos lados paralelos a la traza horizontal para que sean horizontales de plano. 4. Desabatimiento de los vértices del hexágono a sus proyecciones horizontal y vertical. 5. Trazado de las aristas laterales uniendo los vértices con el vértice $V$ y determinación de partes vistas y ocultas.
