Pregunta 3 · Dibujo técnico II PAU Galicia Extraordinaria 2022

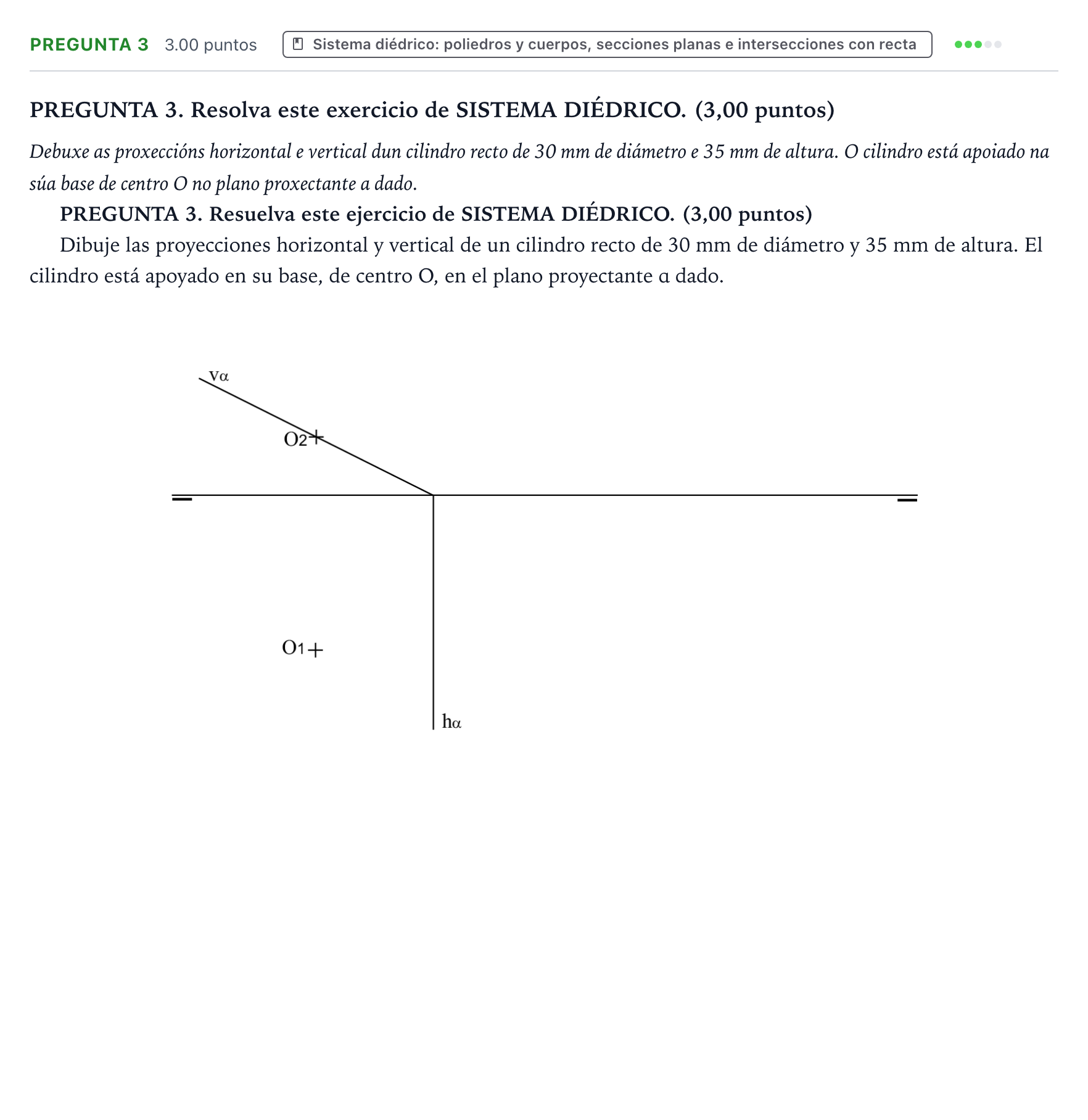

Dibuje las proyecciones horizontal y vertical de un cilindro recto de 30 mm de diámetro y 35 mm de altura. El cilindro está apoyado en su base, de centro O, en el plano proyectante α dado.

Solución: Construcción resuelta: 1. En la proyección vertical, como el plano $\alpha$ es proyectante vertical, la base cilíndrica se confunde con la traza $v_\alpha$, midiéndose el diámetro de $30\text{ mm}$ centrado en $O_2$. 2. Las generatrices son perpendiculares al plano $\alpha$: en la proyección vertical son perpendiculares a $v_\alpha$ y se miden en verdadera magnitud ($35\text{ mm}$). 3. Mediante el abatimiento de la base o por puntos directos, se dibujan la elipse de la base inferior y la de la base superior en la proyección horizontal. 4. Trazar las generatrices de contorno aparente y determinar las partes vistas y ocultas.
