Pregunta 3.2 · Dibujo técnico II PAU Galicia Extraordinaria 2025

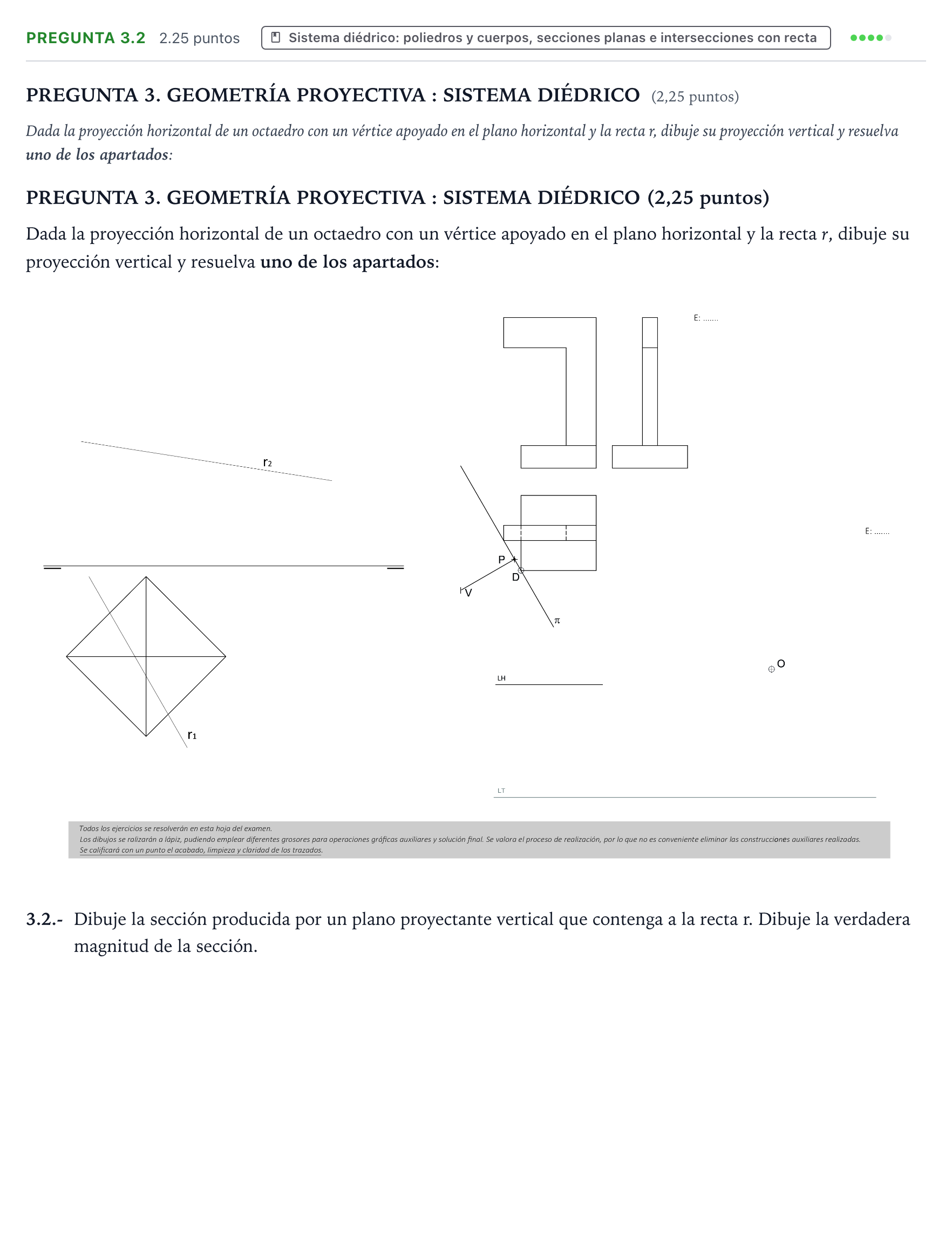

3.2.- Dibuje la sección producida por un plano proyectante vertical que contenga a la recta r. Dibuje la verdadera magnitud de la sección.

Solución: 1. Alzado del octaedro: - Determinar la cota máxima a partir de la diagonal principal del octaedro y situar los cuatro vértices intermedios a media cota ($D/2$). 2. Plano proyectante vertical: - La traza vertical $\alpha_2$ coincide con la proyección $r_2$. La traza horizontal $\alpha_1$ es perpendicular a la línea de tierra y pasa por el punto de corte de $r_2$ con la LT. 3. Sección producida: - Los puntos de corte de la traza vertical $\alpha_2$ con las aristas en proyección vertical se trasladan directamente a las aristas correspondientes en proyección horizontal. - Unir los puntos obtenidos para formar el polígono de sección en proyección horizontal y vertical. 4. Verdadera magnitud: - Abatir el plano proyectante vertical sobre el plano horizontal o vertical de proyección para obtener la verdadera forma y magnitud del polígono sección.
