PREGUNTA 3 · Dibujo técnico II PAU Galicia Ordinaria 2023

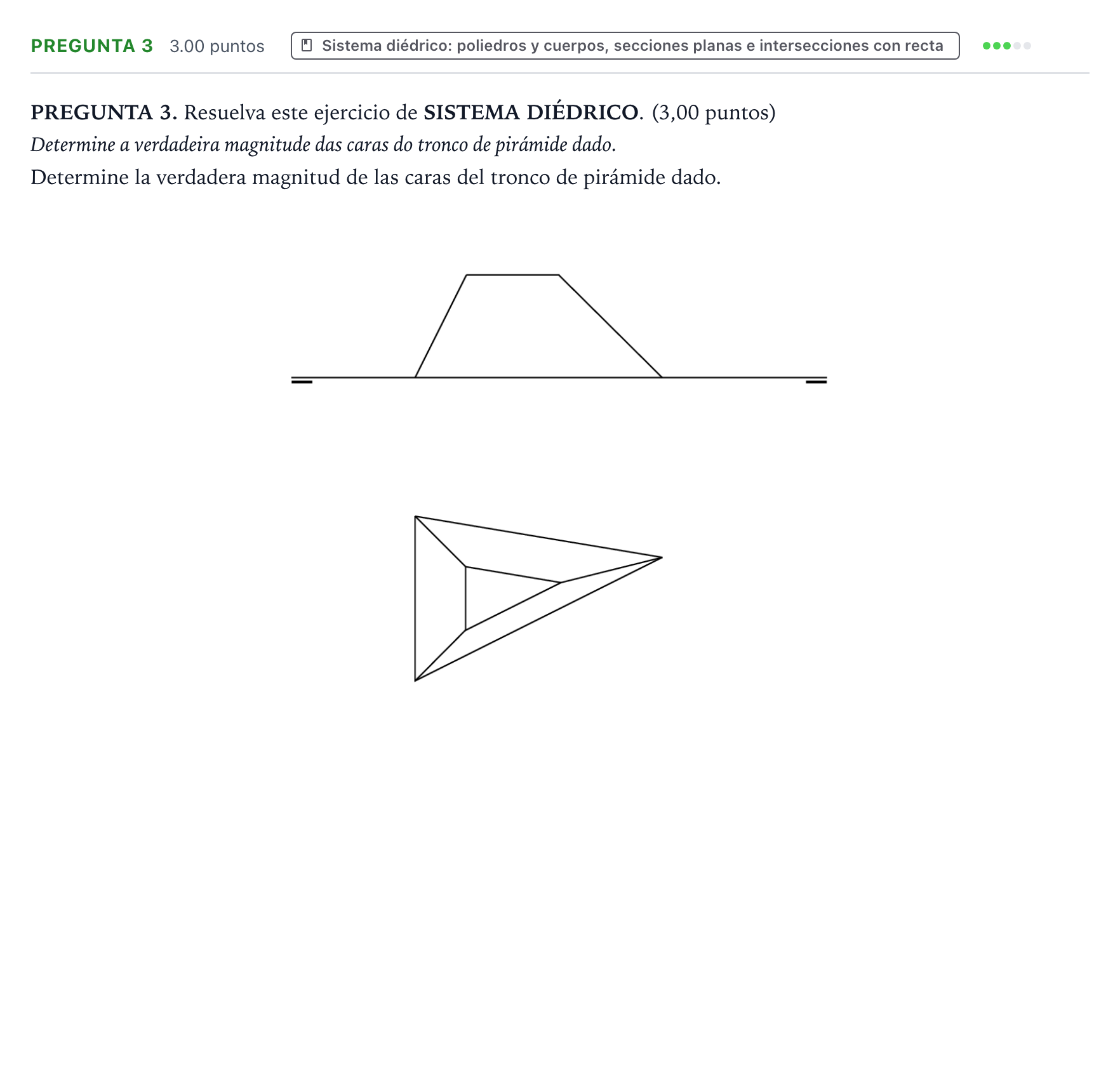

PREGUNTA 3. Determine la verdadera magnitud de las caras del tronco de pirámide dado.

Solución: - Las bases inferior y superior se encuentran en planos horizontales (paralelos al plano horizontal de proyección), por lo que sus proyecciones horizontales se encuentran directamente en verdadera magnitud. - Para obtener la verdadera magnitud de las tres caras laterales, se abaten sobre el plano horizontal tomando como charnelas los lados del triángulo de la base inferior. La altura de los trapecios o la verdadera magnitud de las aristas laterales oblicuas se determina a partir del desnivel (diferencia de cotas dada en el alzado) y de la magnitud de la proyección horizontal, abatiendo cada cara hacia el exterior.
