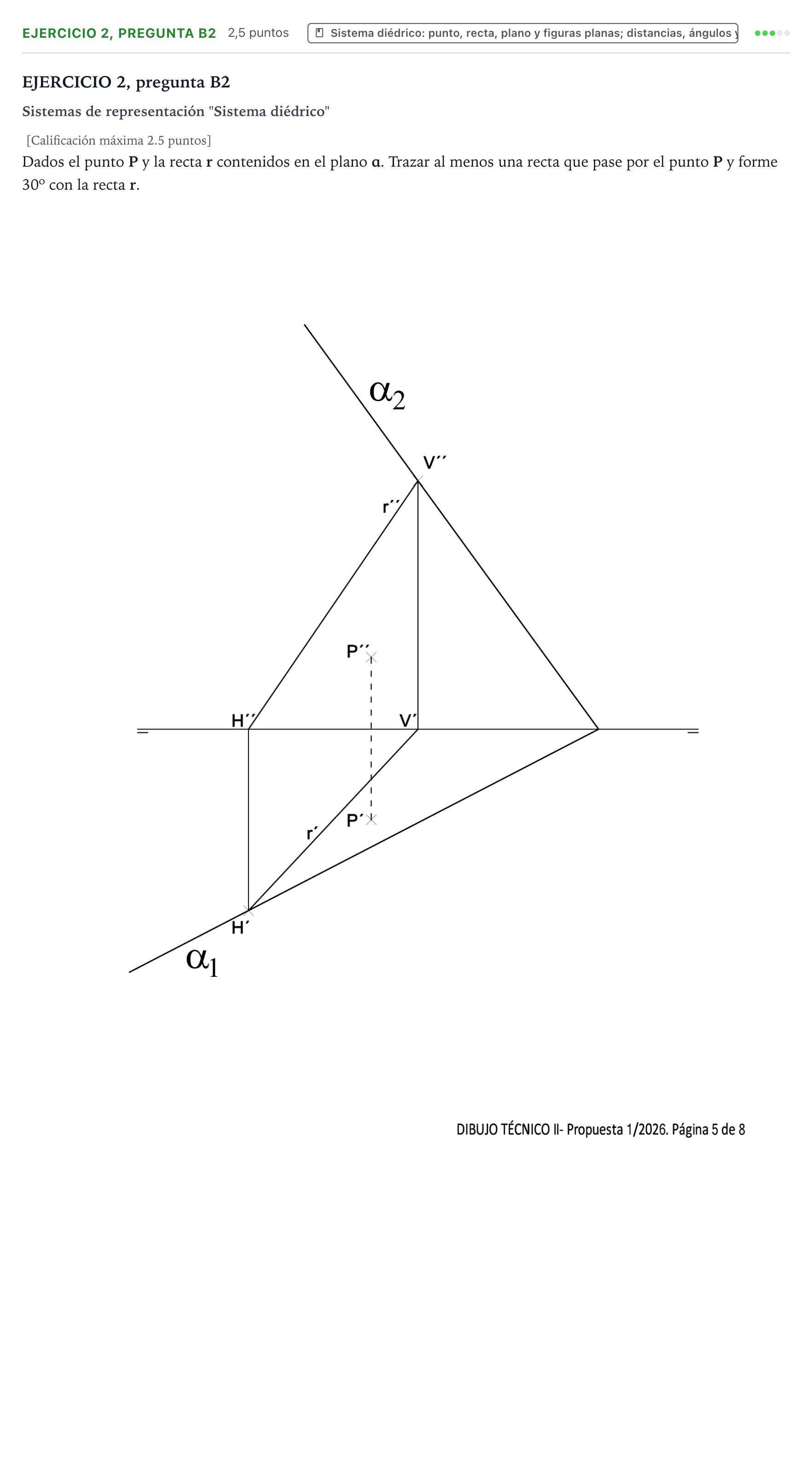

EJERCICIO 2, pregunta B2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2026

Dados el punto P y la recta r contenidos en el plano α. Trazar al menos una recta que pase por el punto P y forme 30º con la recta r.

Solución: Construcción gráfica en diédrico que muestra las proyecciones horizontal ($s'$) y vertical ($s''$) de una recta $s$ contenida en el plano $\alpha$, que pasa por el punto $P$ ($P' \in s'$, $P'' \in s''$) y forma $30^\circ$ con la recta $r$ en verdadera magnitud (comprobado mediante abatimiento de $\alpha$).
