EJERCICIO 2, pregunta B1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2026

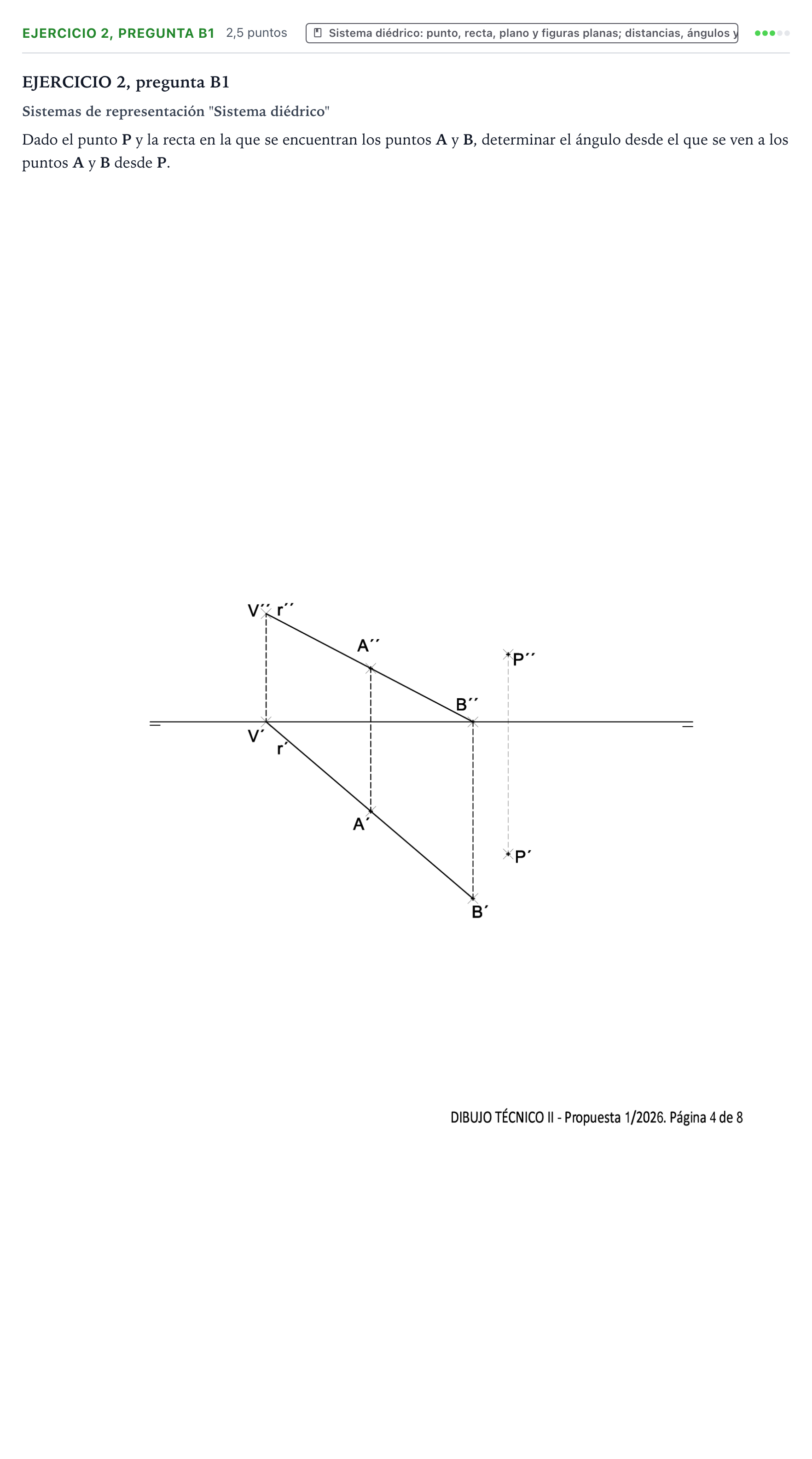

Dado el punto P y la recta en la que se encuentran los puntos A y B, determinar el ángulo desde el que se ven a los puntos A y B desde P.

Solución: Construcción gráfica en diédrico: determinación de las trazas del plano $\alpha$ que contiene a la recta $r$ y al punto $P$, abatimiento del plano $\alpha$ sobre el plano horizontal (o vertical) de proyección y trazado de los segmentos abatidos $(P)(A)$ y $(P)(B)$. El ángulo resultante $\widehat{(A)(P)(B)}$ es la verdadera magnitud del ángulo buscado.
